Интерфейсный релейный модуль, подключается к разъему интерфейса RS485 прибора и образует релейные выходы ПЦН: НОРМА и ТРЕВОГА.

ИРМ

Интерфейсный релейный модуль, подключается к разъему интерфейса RS485 прибора и образует релейные выходы ПЦН: НОРМА и ТРЕВОГА.

Производитель: Спецприбор

Код:
00035369
Артикул
8784020006
Базовая единица
шт
2 400 руб.

Интерфейсный релейный модуль  «ИРМ»

Модуль ИРМ предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА.  В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.

Модуль ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа.

  • Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.
  • Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

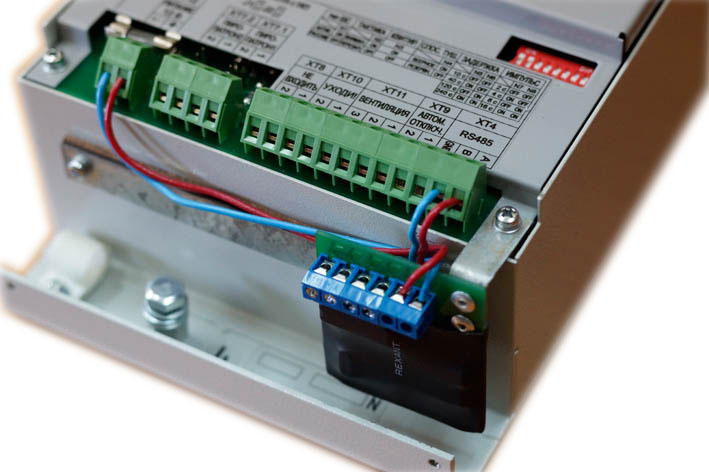

Конструктивно ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок. Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.

Технические характеристики

Диапазон рабочих напряжений питания, В 8...15
Потребляемый ток, мА, не более 30
Максимальные коммутируемые рабочие напряжение/ток выходных контактов реле НОРМА и ТРЕВОГА
60В/0,25А
Габаритные размеры ВхШхГ, мм, не более 55х45х40
Масса, кг, не более 0,1

В зависимости от прибора, к которому подключен ИРМ, на плате модуля снизу должны быть удалены (перекушены) перемычки J1…J3 в соответствии с таблицей :

Прибор J1 J2 J3
Яхонт-ППУ-ПК + + +
Яхонт-ППУ - + +
Яхонт-16И + - +
Яхонт-4И + + -
Яхонт-1И - - +
МИП-И - + -
  • "+" - перемычка имеется
  • "-" - перемычка удалена
