ИП-212 Дымфикс-Л 2 КВ

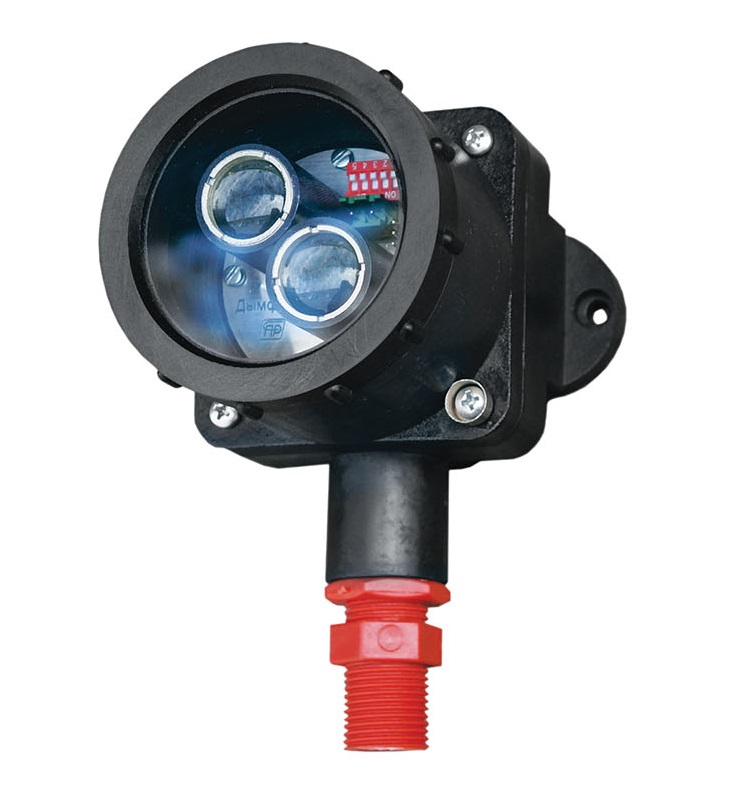

Извещатель пожарный дымовой линейный взрывозащищенный ИП212 Дымфикс-Л (2 кабельных ввода, в комплекте с отражателем)

Извещатель пожарный дымовой линейный взрывозащищенный ИП212 «Дымфикс-Л» служит для обнаружения критического задымления как признака пожара и предназначен для применения в системах пожарной сигнализации взрывоопасных объектов.

ИП212 «Дымфикс-Л» по принципу действия является пороговым линейным однопозиционным оптико-электронным  дымовым извещателем.

Конструктивно извещатель состоит из двух блоков –  непосредственно извещателя и отражателя оптического луча.

Извещатель рассчитан на эксплуатацию при температуре окружающей среды от минус 55°С до плюс 75°С, относительной влажности воздуха 93% при температуре 40°С.

ИП212 «Дымфикс-Л» предназначен  для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ IEC 60079-10-1, и подключается в искробезопасные шлейфы сигнализации приборов серии «Яхонт-И» или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя.

Извещатель имеет маркировку взрывозащиты «0ExiaIIСT6» и параметры  искробезопасности: «L_i: 1 мкГн, С_i: 1000 пФ, U_i: 28 B» по ГОСТ 31610.0-2014 и ГОСТ 31610.11-2014. Отражатель не является электрическим устройством, и может устанавливаться во взрывоопасных зонах согласно маркировке IIGbIIBT6 / IIGcIICT6  по ГОСТ 31441.1.

Извещатель формирует извещение о пожаре при уровне ослабления оптического луча, прошедшего через задымленную среду, превышающем пороговое значение. Чувствительность (пороговое значение уровня ослабления) устанавливается на месте эксплуатации и соответствует одному из четырех  значений: 1дБ (20%); 1,5 дБ (30%); 2,2 дБ (40%); 3 дБ (50%).

• Инерционность срабатывания извещателя – не более  5 сек.
• Диапазон расстояний между извещателем и отражателем – от 8 до 100 м.

Извещатель включается в шлейф сигнализации с соблюдением полярности и без дополнительного диода в случае знакопеременного напряжения в шлейфе.

Извещатель может находиться в одном из следующих режимов:

• дежурный режим – при уровне ослабления оптического луча ниже порогового значения;
• режим пожара – при уровне ослабления оптического луча выше порогового значения;
• режим неисправности – при критическом уровне фоновой засветки, либо критическом снижении чувствительности, вызванной загрязнением оптического канала,  возникновением внешних препятствий для прохождения оптического луча, а также при неисправности извещателя.
• режим юстировки – устанавливается принудительно при пуско-наладке извещателя.

В дежурном режиме обеспечивается автоматическая компенсация потери чувствительности извещателя из-за загрязнения оптики или изменений оптических свойств контролируемой среды.

Предельное значение снижения мощности оптического луча при компенсации чувствительности –  2,8 дБ (47%). При дальнейшем снижении мощности извещатель переходит в режим неисправность.

Возможна установка двух режимов компенсации: быстрой и  медленной.

Меньшая скорость компенсации позволяет регистрировать вялотекущие пожары и задымления.

Особенности дымового извещателя ИП212 Дымфикс-Л:

• Для любых классов взрывоопасных зон
• Контроль загрязнения оптики
• Световая индикация дежурного режима, режимов срабатывания и неисправности.
• Внешний токозадающий резистор
• Широкий диапазон температуры окружающей среды
• Оболочка IP67
