Контроль и управление исполнительными устройствами, установленными во взрывоопасной зоне с  категорией взрывоопасной смеси IIA, IIB, IIC; [Exiа]IIС

БПЦ-IIC

Контроль и управление исполнительными устройствами, установленными во взрывоопасной зоне с  категорией взрывоопасной смеси IIA, IIB, IIC; [Exiа]IIС

Производитель: Спецприбор

Код:
00035382
Артикул
8784070002
Базовая единица
шт
14 280 руб.

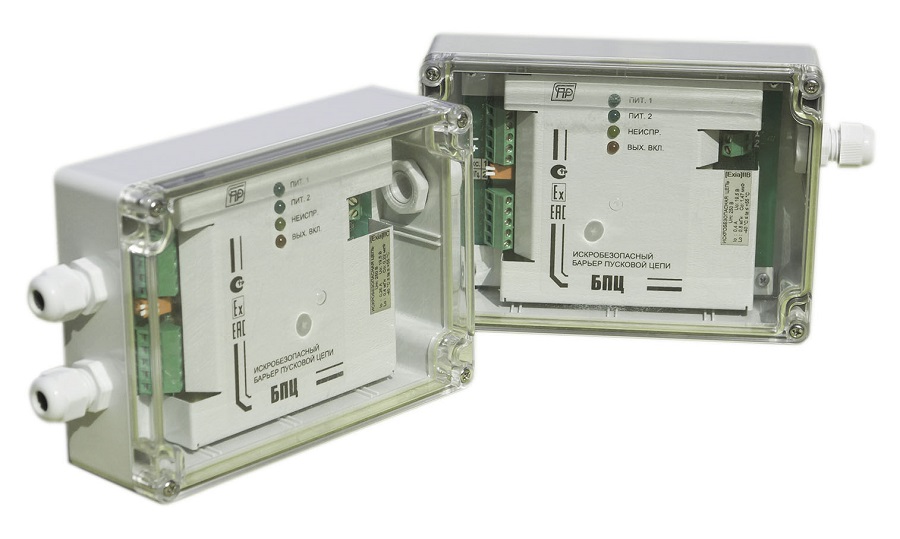

Барьер БПЦ-IIC [Exiа]IIС Исполнение с искробезопасной цепью пуска для контроля и управления устройствами, установленными во взрывоопасной зоне с категорией взрывоопасной смеси IIA, IIB, IIC

Барьер искробезопасности пусковой цепи предназначен для обеспечения искробезопасности пусковой цепи, непрерывного контроля ее исправности, выдачи информации о ее состоянии, а также управления выдачей напряжения в нагрузку по команде от прибора управления.

Барьер имеет выходные искробезопасные электрические цепи уровня «iа». Барьер БПЦ является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска и маркировку взрывозащиты [Exiа]IIС , соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон.

В качестве нагрузки в пусковой цепи могут быть искробезопасные оповещатели, искробезопасные модули пожаротушения, искробезопасные 4-х проводные извещатели и иные искробезопасные нагрузки и устройства, питающиеся по искробезопасной цепи и удовлетворяющие требованиям совместимости по параметрам искробезопасности.

Перевод барьера из режима контроля в режим пуска осуществляется по электрическому сигналу. Таким сигналом может быть как замыкание выхода типа «сухой» контакт, так и выдача напряжения на линию управления.

В режиме контроля барьер обеспечивает:

  • контроль цепи управления от «сухого» контакта ПУ до БПЦ на обрыв и короткое замыкание;
  • контроль цепи пуска с несколькими МП на обрыв малым током обратной полярности;
  • световую  индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»;
  • сигнализацию исправности цепей замыканием выходных контактов «НОРМА».

В режиме пуска барьер обеспечивает:

  • выдачу в цепь пуска прямого напряжения для обеспечения пускового тока;
  • световую  индикацию запуска красным светодиодом «ПУСК».

БПЦ предназначен для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 93% при температуре +40°С.

Степень защиты от внешних воздействий IP65 по ГОСТ14254.

Особенности:

  • одновременный контроль и запуск нескольких параллельно-соединенных цепей
  • искробезопасное исполнение
  • универсальное управление - от напряжения или "сухого" контакта
  • широкий диапазон питающих напряжений
  • малый вес и габариты

Технические характеристики

Маркировка взрывозащиты [Exiа]IIС
Диапазон рабочих напряжений питания, В 10 … 36
Максимальная потребляемая мощность в диапазоне напряжений, Вт, не более
   - в  режиме  контроля 0,8
   - в  режиме  пуска 7,7
Напряжение / ток цепи пуска в режиме КОНТРОЛЬ (обратной полярности), В / А, не более
 5 / 0,008
Ток потребления в диапазоне напряжений питания  10…14 В,
   - в  режиме  контроля,   мА,  не более 80
   - в  режиме пуска(при КЗ в пусковой цепи),  А,   не более 0,87
Выходной ток цепи пуска в режиме ПУСК, А, не менее
   - при КЗ 0,26
 - / при сопротивлении цепи пуска, Ом 0,26 / 50
Допустимое сопротивление проводов цепи пуска, Ом, не более 5
Допустимое сопротивление проводов цепи управления от «сухого» контакта, Ом, не более 220
Габаритные размеры ВхШхГ, мм, не более 220х125х55
Масса, кг, не более  0,7
