Кабель комбинированный для систем видеонаблюдения.
Низкотоксичный комбинированный кабель (РК 75-2-13М + 2х0,75) для видеонаблюдения, для внутренней прокладки.

КВК-В-2 2х0,75нг(А)-LSLTx

Низкотоксичный комбинированный кабель (РК 75-2-13М + 2х0,75) для видеонаблюдения, для внутренней прокладки.

Производитель: Паритет

Код:
00035431
Артикул
110810
Базовая единица
м
164.50 руб.

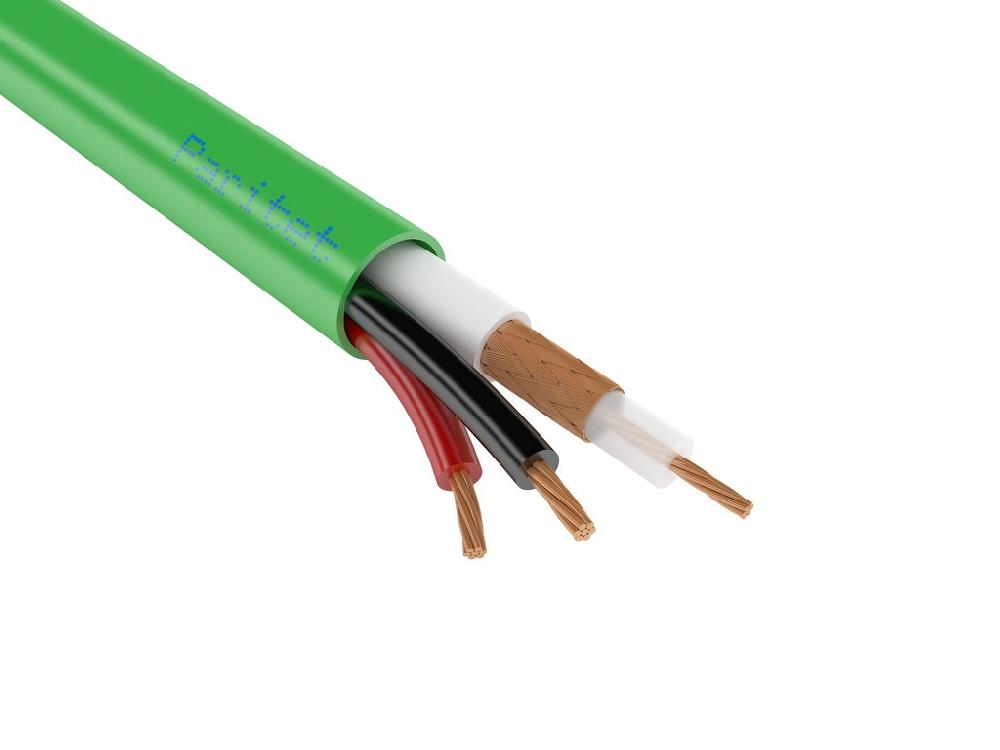

Комбинированный низкотоксичный кабель КВК-В-2нг(А)-LSLTx 2х0,75 для систем аналогового видеонаблюдения имеет многопроволочный радиочастотный элемент РК 75-2-13М, экран (оплётка из медных проволок плотностью 90%) и две жилы питания сечением 0,75 мм.кв. Предназначен для групповой внутренней стационарной прокладки на социально значимых объектах (школы, сады, больницы, пр.).

НАЗНАЧЕНИЕ:

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.).

Напряжение: до 250 В переменного тока частотой 50 Гц для жил питания.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная многопроволочная
  • Изоляция - сплошной полиэтилен
  • Экран – оплётка из медных проволок плотностью 90%
  • Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 3
  • Диаметр жилы, мм -  0.36
  • Число и диаметр проволок - 7х0.12
  • Диаметр по изоляции, мм - 2.15
  • Плотность оплетки - 90%
  • Радиочастотный элемент - РК 75-2-13М
  • Сечение жил питания, мм2 - 0.75
  • Диаметр кабеля, мм - 7,2
  • Масса 1 км кабеля, кг - 66.368
  • Объем горючей массы, л/км - 26.7
  • Объем 1 км кабеля, м3 - 0.0874

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.1.2
  • Кабели не распространяют горение при групповой прокладке.
  • Пониженное дымо- и газовыделение при горении и тлении.
  • Низкая токсичность продуктов горения/тления – более 120 г/м3.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 25 лет

Технические характеристики

Электрические характеристики комбинированных кабелей

Волновое сопротивления радиочастотного элемента - 75 Ом

Коэффициент затухания радиочастотного элемента на разных частотах

Марка кабеля 6 МГц 10 Мгц 50 МГц 100 МГц 200 МГц
КВК-В-2нг(А)-LSLTx 5.38 6.89 15.39 22.13 32.17

Затухание связи при частоте 30 МГц

Марка кабеля Затухание связи, мОм/м, не более
КВК-В-2нг(А)-LSLTx 320

Электрическое сопротивление жил питания  на 1 км в зависимости от их сечения

Параметр 0,75 мм²
Электрическое сопротивление жил питания, Ом/км 25.50

Электрическое сопротивление изоляции жил питания постоянному току при температуре 20 °С не менее 10 МОмхкм
