КИС-Пнг(А)-HF 2х2х0,78

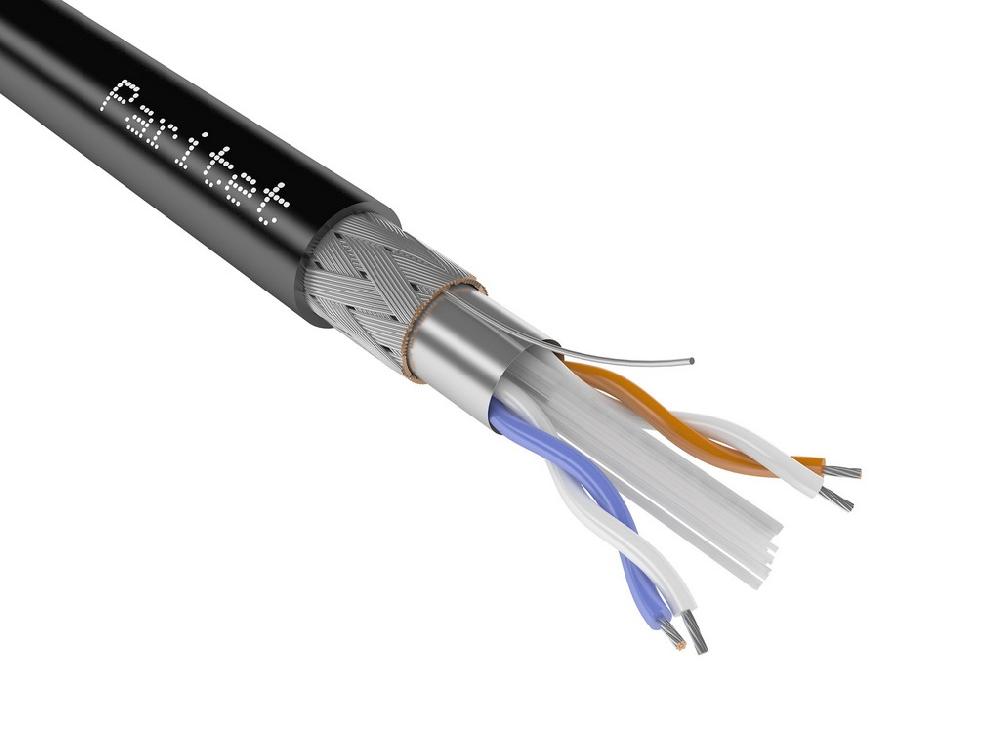

Интерфейсный кабель парной скрутки КИС-Пнг(А)-HF 2х2х0,78 для интерфейса RS-485 (ModBus, CANbus), управления уличным освещением (DALI, DMX-512) имеет 2 пары жил диаметром 0,78 мм (22 AWG) в плёнко-пористой изоляции. Предназначен для групповой внутренней и внешней подвижной прокладки, в т.ч. во взрывоопасных зонах по ГОСТ IEC 60079-14-2013.

Кабель стоек к воздействию минерального масла, повышенного уровня электромагнитных шумов и помех

НАЗНАЧЕНИЕ:

Для систем распределенного сбора данных, использующих промышленный интерфейс RS-485, по стандарту ГОСТ Р ИСО 8482-93, EIA RS-485 (TIA/EIA-285-A). Для групповой прокладки внутри и вне помещений, а также в помещениях с компьютерной техникой. Для передачи данных по протоколам ModBus RTU и CANbus.

Напряжение: до 300 В переменного тока частотой до 20 МГц. Стоек к кратковременному воздейстию минеральных масел.

КОНСТРУКЦИЯ

• Токопроводящая жила – медная лужёная многопроволочная
• Изоляция - пористый полиэтилен
• Сердечник - парная скрутка
• Экран – оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты
• Контактная жила – медная лужёная многопроволочная
• Оболочка - термопластичная безгалогенная композиция

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

• Количество жил - 4
• Диаметр жилы, мм -  0.78
• Число и диаметр проволок - 7х0.26
• Калибр кабеля - 22 AWG
• Сечение жилы, мм2- 0.37
• Диаметр по изоляции, мм - 1.78
• Плотность оплетки - 90%
• Диаметр кабеля, мм - 9,4
• Масса 1 км кабеля, кг - 113.3
• Объем горючей массы, л/км - 31
• Объем 1 км кабеля, м3 - 0.317
• Бухтовка, м - 300

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

• Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.1.2.1
• Кабели не распространяют горение при групповой прокладке.
• Пониженное дымо- и газовыделение при горении и тлении.
• Пониженная токсичность продуктов горения/тления – более 40 г/м3.
• Низкая коррозионная активность.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
• Минимальная рабочая температура – -60°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Кабели стойки к воздействию солнечного излучения, инея, росы
• Срок службы кабеля – 30 лет

Технические характеристики

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил

Коэффициент затухания (Attenuation), дБ/100м, не более

Электрическое сопротивление экрана постоянному тока на 1 км в зависимости от диаметра жил

• Волновое сопротивление 120 Ом
• Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м
• Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ
• Относительная скорость распространения сигнала не менее 70%
• Омическая асимметрия жил в парах на длине 1 км не более 3%
• Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц)
• Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм
• Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц)
• Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05
• Все значения приведены с пересчетом на температуру 20°С
