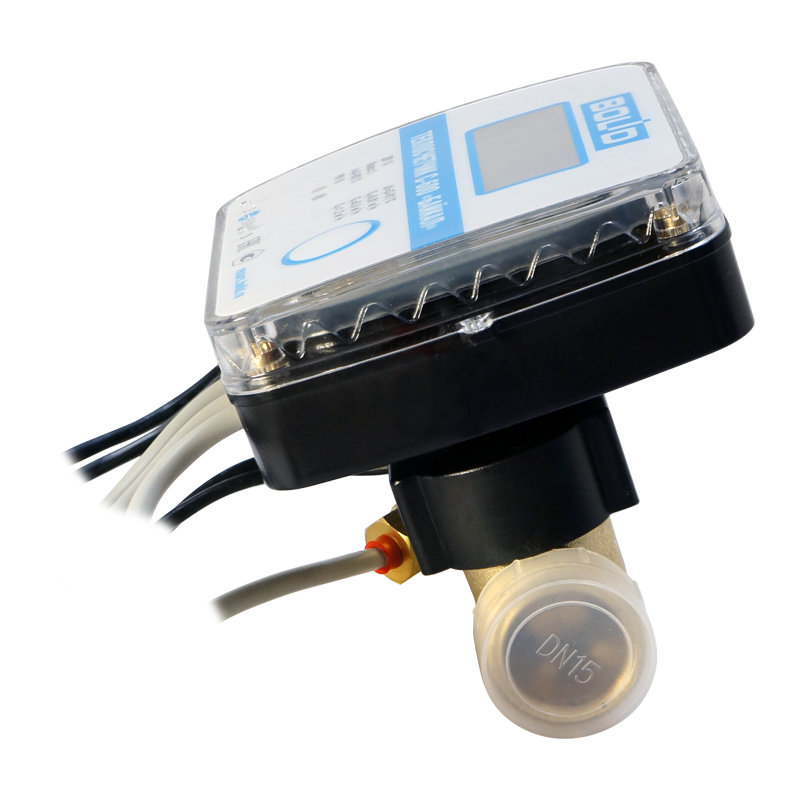

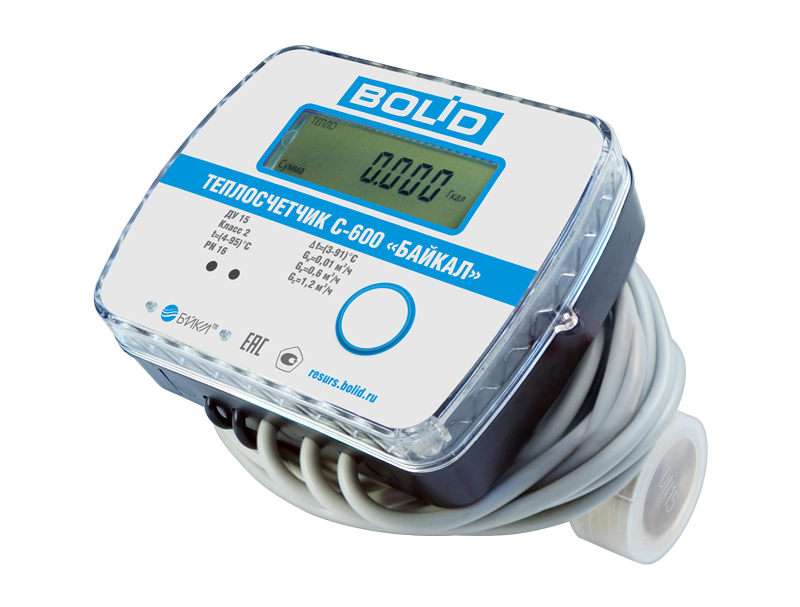

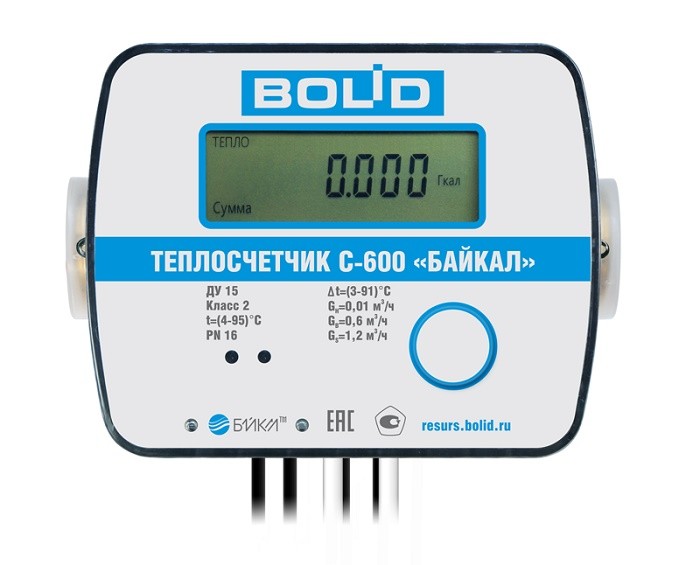

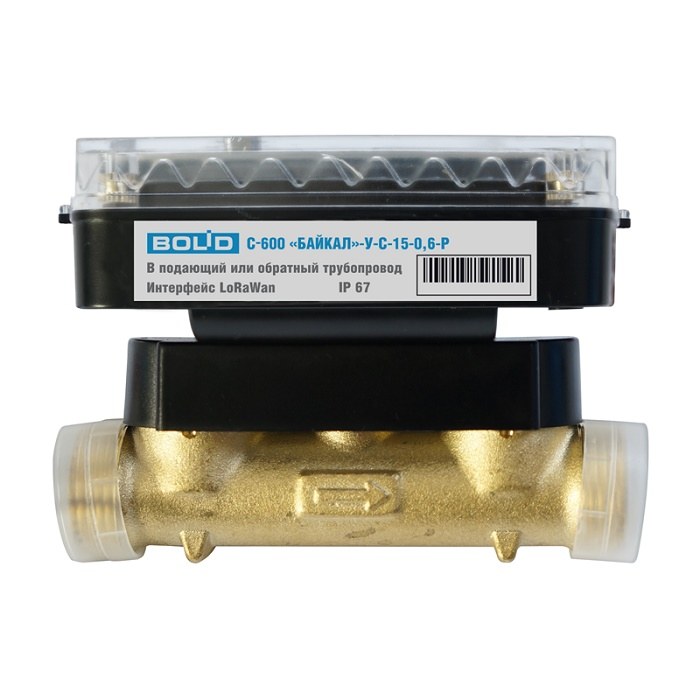

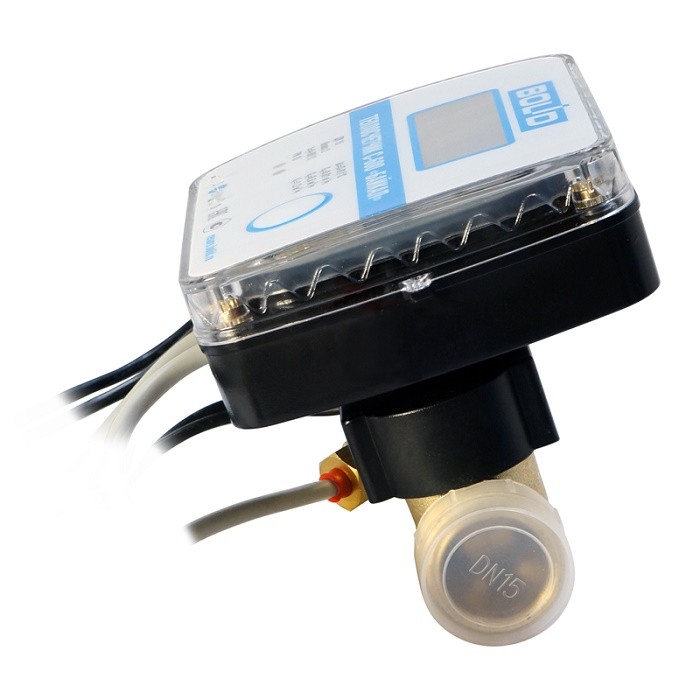

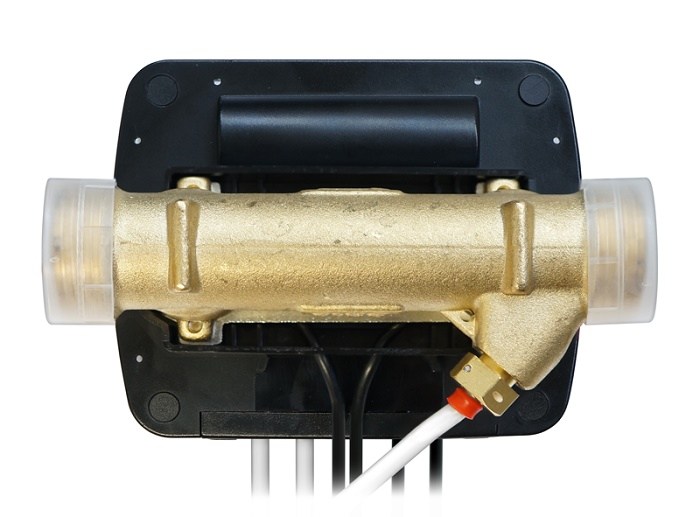

С600-Байкал(BOLID)-15-0,6-Р
Теплосчетчик с ультразвуковым преобразователем расхода, радиоинтерфейс LoRaWAN
Производитель: Болид
- Код:
- 00035907
- Артикул
- 1-295-920-773
- Базовая единица
- шт
С600-Байкал(BOLID)-15-0,6-Р Теплосчетчик с ультразвуковым преобразователем расхода, радиоинтерфейс LoRaWAN
Теплосчетчики предназначены для вычисления тепловой энергии путем измерения объема и температуры теплоносителя в прямом или обратном трубопроводах в закрытых водяных системах отопления. Могут быть использованы как автономно, так и в составе АСКУЭ "Ресурс" и "Ресурс Про". В зависимости от модификации оборудованы проводными интерфейсами RS-485 или радиоинтерфейсом стандарта LoRaWAN.
- Тип преобразователя расхода - ультразвуковой
- Корпус вычислителя - отсоединяемый
- Исполнение с одним из цифровых интерфейсов:
- LoRaWan (BOLID-C600-Байкал-15-0,6-Р; BOLID-C600-Байкал-20-1,5-Р)
- оптопорт (в паре с одним из перечисленных)
- Количество приборов на одной линии RS-485 - до 250 штук
- Питание интерфейса RS-485 - внешнее
- Данные передаваемые в АСКУЭ "Ресурс":
- Накопленная тепловая энергия, Gcal
- Температура теплоносителя в подающем трубопроводе, °С
- Температура теплоносителя в обратном трубопроводе, °С
- Разница температур теплоносителя, °С
- Накопленный объём теплоносителя, m³
- Текущий объёмный расход, m³/h
- Серийный номер прибора
- Возможно снятие показаний через оптопорт
- Тип установки – универсальный (прямой/обратный трубопровод)
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | ||||
|---|---|---|---|---|---|
| Диаметр условного прохода, Ду, мм | 15 | ||||
| Минимальный объемный расход, Gн (qi1)), м³/ч |
0,01 0,01 0,015 |
||||
| Номинальный объемный расход, Gв (qp1)), м³/ч |
0,6 1 1,5 |
||||
| 2)) (qs1)), м³/ч |
1,2 2 3 |
||||
| Посадочная длина, мм | 110 | ||||
| Габаритные размеры (высота х ширина), мм | 85x85 | ||||
| Масса, кг, не более | 0,60 | ||||
| Присоединительная резьба преобразователя расходы, дюйм | G3/4 | ||||
| Присоединительная резьба термопреобразователя сопротивления | M10x1; L=8,5 мм | ||||
| Тип трубного соединения | 3/4" | ||||
| Порог чувствительности, м³/ч | 0,5•Gн | ||||
| Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), %, для теплосчетчиков: | |||||
| для класса 1 | ±(2+4·ΔtН /Δt +0,01· Gв /G3)) | ||||
| для класса 2 | ±(3+4·ΔtН /Δt +0,02· Gв /G3)) | ||||
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %, для теплосчетчиков: | |||||
| для класса 1 | ±(1+0,01· Gв /G) | ||||
| для класса 2 | ±(2+0,02· Gв /G) | ||||
| Диапазоны измерений температуры, °С | |||||
| исполнение 1: | от 4 до 95 | ||||
| исполнение 2: | от 1 до 130 | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,004·t) 4) | ||||
| Диапазоны измерений разности температур (Δt), °С | |||||
| исполнение 1: | от 3 до 91 | ||||
| исполнение 2: | от 3 до 129 | ||||
| Пределы допускаемой относительной погрешности измерений разности температур в подающем и обратном трубопроводах, % | ±(0,5+3·ΔtН /Δt) 5) | ||||
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 | ||||
| Рабочие условия при эксплуатации: | |||||
| диапазон температуры окружающей среды, °С | от + 5 до +50 | ||||
| диапазон относительной влажности воздуха, % | от 20 до 95 | ||||
| диапазон атмосферного давления, кПа | от 84 до 106,7 | ||||
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Потеря давления при постоянном расходе Gв, МПа, не более | 0,025 | ||||
| Класс защиты по ГОСТ 14254-2015 | IP67 | ||||
| Напряжение встроенного элемента питания постоянного тока, В | 3,6±0,1 | ||||
| Питание RS-485 | внешнее | ||||
| Максимальные токи потребления в режиме "покой"/"опрос" при 12-24 В, мА | 1,0 / 25,0 | ||||
| Средняя наработка на отказ теплосчетчиков, ч, не менее | 104000 | ||||
| Срок службы элемента питания, лет, не менее | 10 6) | ||||
| Срок службы теплосчетчиков, лет, не менее | 12 6) | ||||
1) - Обозначения в соответствии с ГОСТ Р ЕН 1434-1-2011
2) - Gs (qs) максимальное значение расхода, при котором теплосчетчики функционируют. В диапазоне расходов от Gв до Gs теплосчетчики обеспечивают работоспособность при загрузке не более 1 ч в день и не более 200 ч в год
3) - G - измеренное значение объемного расхода теплоносителя, м³/ч
4) - t – измеренное значение температуры прямого или обратного потоков теплоносителя, °С
5) - Δtн – минимальное значение разности температур, °С
6) - В зависимости от выбранного интерфейса и частоты опроса теплосчетчиков
