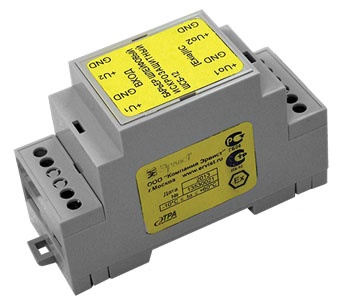

ШСБ-24(DA)
Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Производитель: ЭТРА-Спецавтоматика
- Код:
- 00036018
- Базовая единица
- шт
ШСБ - барьеры искрозащиты шлейфа сигнализации
- 24 В
- Одноканальный
- Активный
- На DIN-рейку
Барьеры ШСБ предназначены для работы в шлейфах приемно–контрольных приборов с напряжением питания в шлейфе сигнализации до 12 В.
Барьеры искрозащиты ШСБ могут использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными при соответствии технических характеристик ШСБ и используемого ППКОП.
При использовании ШСБ необходимо учитывать, что данные барьеры вносят в шлейф сигнализации проходное сопротивление Rпр, поэтому при их применении совместно с приборами приёмно-контрольными, следует учитывать следующее:
- в режиме охранной сигнализации барьер не вносит искажений в работу ППК;
- в режиме пожарной сигнализации с нормально-замкнутыми извещателями барьер не вносит искажений в работу ППК;
- в режиме пожарной сигнализации с токопотребляющими извещателями прибор может вносить искажения в работу ППК при коротком замыкании шлейфа сигнализации.
Технические характеристики
| Маркировка взрывозащиты | [Ex ib Gb]IIC / [Ex ib Mb]I |
| Напряжение внешнего питания барьера, В | 10-28 |
| Потребляемый ток от источника внешнего питания, мА | 20 |
| Проходное сопротивление Rпр, Ом, не более | 8 |
| Максимальное рабочее напряжение, В | 26,7 |
| Максимальное входное переменное напряжение (Um),В | 250 |
| Максимальное выходное напряжение барьера (Uo), В | 30 |
| Максимальный выходной ток барьера (Io), мА | 80 |
| Максимальная внешняя ёмкость (Со), мкФ | 0,05 |
| Максимальная внешняя индуктивность (Lo), мкГн | 100 |
| Гальваническая развязка схемы питания каскадов ограничения тока на уровне 500 В переменного тока. | |
| Степень защиты оболочкой | IP42 |
| Габаритные размеры барьера, мм, не более (Д х Ш х В) | 91 х 36 х 57 |
|
Рабочие условия применения барьера: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -20 до +60 до 95 при t°=40°C |
