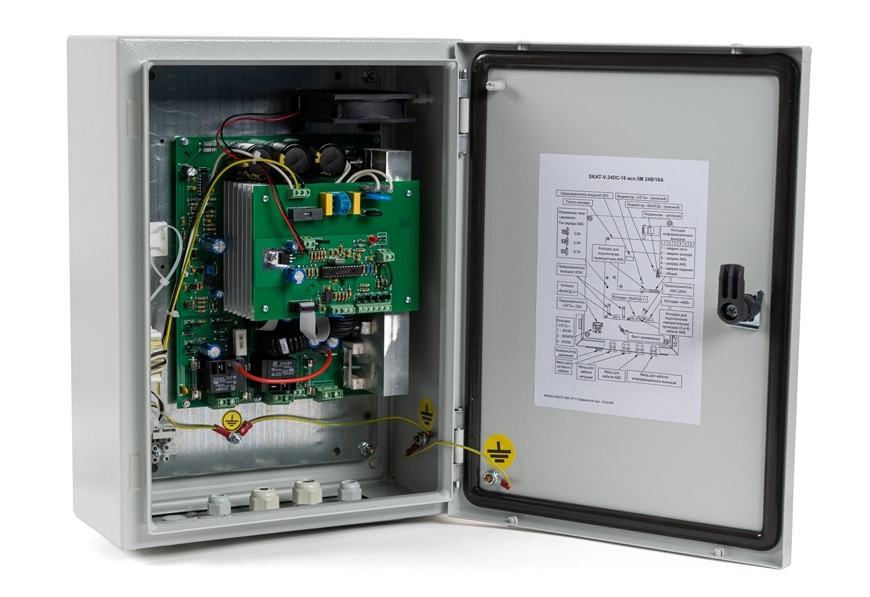

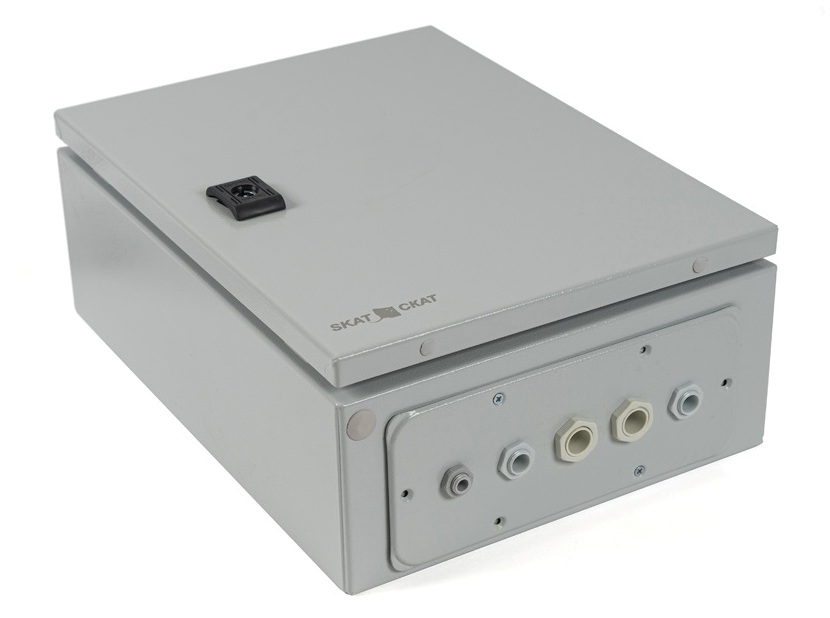

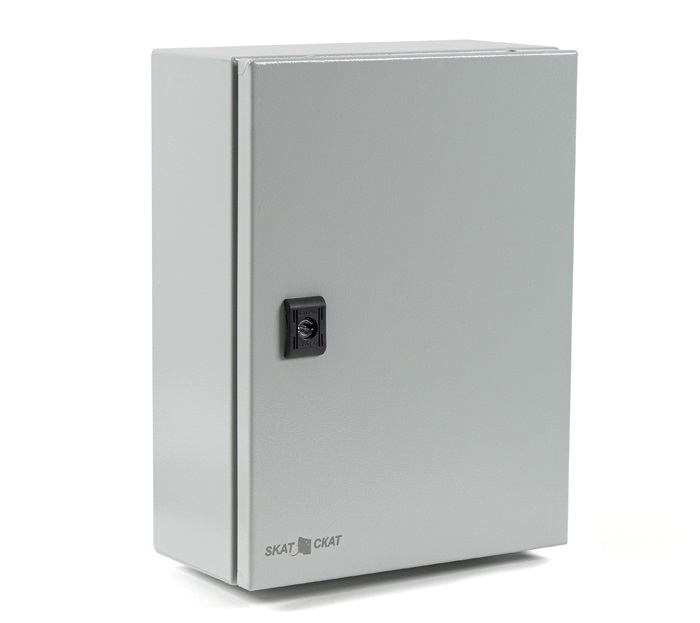

SKAT-V.24/48DC-18 исп.5М
Уличный источник бесперебойного питания, 24/48 В, 18 А, уличное исполнение, IP65, металлический корпус,
Производитель: БАСТИОН
- Код:
- 00036487
- Артикул
- 849
- Базовая единица
- шт
77 320 руб.
Уличный источник бесперебойного питания SKAT-V.24/48DC-18 исп.5M предназначен для питания нагрузок с номинальным напряжением питания 24 В и 48 В постоянного тока и заряда внешней аккумуляторной батареи ёмкостью от 17 до 250 Ач постоянным током до номинального напряжения 27,5 В (при температуре окружающей среды 25 °C). Максимальная суммарная мощность нагрузок, включая заряд АКБ — 480 Вт.
ИБП имеет герметичное исполнение и рассчитан на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности и пыли) при температуре окружающей среды от -40 °C до +50 °C и относительной влажности до 100% (при 25 °C).
Особенности SKAT-V.24/48DC-18 исп.5М
- питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» и суммарной мощностью нагрузок 480 Вт (включая заряд АКБ);
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц напряжением заряда АКБ согласно (режим «ОСНОВНОЙ») и током заряда;
- ограничение тока заряда АКБ и возможность выбора одного из трёх значений тока ограничения;
- температурная компенсация напряжения заряда АКБ при наличии питающей сети (при применении термодатчика АКБ, входящего в комплект поставки);
- автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением при отключении электрической сети (режим «РЕЗЕРВ»);
- электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.11 таблицы;
- защита от аварийного повышения выходного напряжения путём автоматического отключения изделия;
- светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
- защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряжённой до напряжения не менее 23 В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор» для внешних устройств автоматики или цепей индикации;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.
Технические характеристики SKAT-V.24/48DC-18 исп.5М
| Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В | 180…250 | |
| Выходное напряжение постоянного тока (Выход 24 В), В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C | 27,3…27,7 |
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 21,0…27,5 | |
| Выходное напряжение постоянного тока (Выход 48 В), В | 47…48 | |
| Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В | 27,2…27,5 | |
| Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ °C | -38…-40 | |
| Ток нагрузки (Выход 48 В), А, не более | 3 | |
| Ток нагрузки (Выход 24 В) A, не более | при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ | 18 |
| от внешней АКБ, режим «РЕЗЕРВ» | 20 | |
| ВНИМАНИЕ! Суммарная мощность нагрузок по всем выходам, включая ток АКБ, Вт, не более | 480 | |
| Ограничение тока заряда АКБ (устанавливается перемычкой), A | 9,7; 6,9; 3,8 | |
| Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более | 0,25 | |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 20,8…21,2 | |
| Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более | 5 | |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | Выход 24 В | 150 |
| Выход 48 В | 100 | |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 20 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| Рекомендуемая ёмкость АКБ, Ач | 17–250 | |
| Количество АКБ, шт. | 2 | |
| Характеристики выходов в формате «открытый коллектор» | напряжение, не более, В | 60 |
| ток, не более, мА | 100 | |
| Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более | «ВЫХОД» и «АКБ» | 4,0 |
| «СЕТЬ» и «Информационные выходы» | 1,0 | |
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 300х155х430 |
| в упаковке | 340х245х505 | |
| Масса, НЕТТО (БРУТТО), не более, кг | 8,4 (9,4) | |
| Диапазон рабочих температур, °С | -40…+50 | |
| Относительная влажность воздуха при 25 °С, %, не более | 100 | |
| ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||
| Степень защиты оболочкой по ГОСТ 14254-96 | IP65 | |
