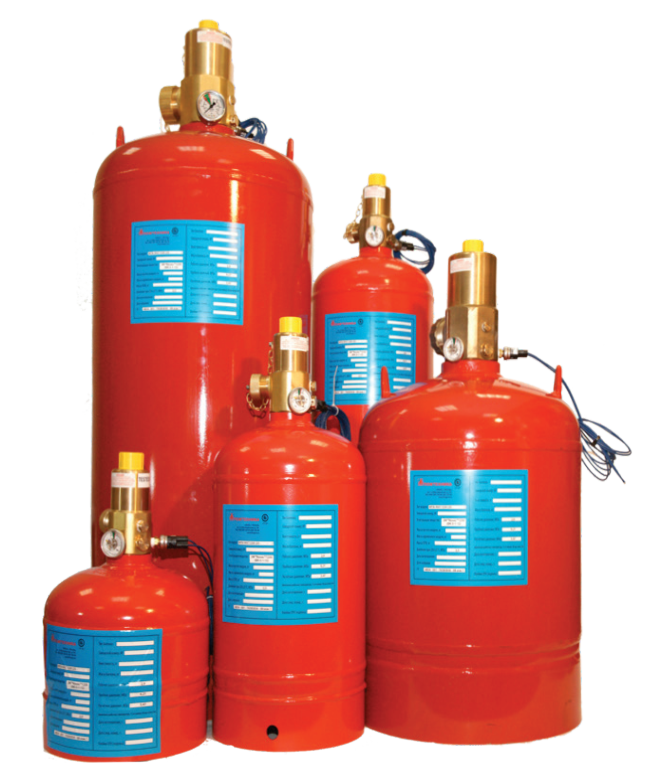

МПА-NVC 1230 (42-180-50)
Данная модель является проектным оборудованием, цены по запросу.
Модуль предназначен для хранения ГОТВ. Уровень заполнения модуля МПА-NVC1230 определяется параметрами помещения. После заполнения, с помощью осушенного азота в баллонах создается давление до 25 бар +5% (при температуре 20°C). Максимальный коэффициент заполнения модуля МПА-NVC1230 составляет 1,15 кг/л, минимальный – 0,5 кг/л. Модули используются, как конечное устройство, и не требуют проведения гидравлических расчетов.
Технические характеристики
| Наименование показателей | Значение |
|---|---|
| Рабочее давление в модуле при 50°С, МПа (кгс/см2) | 4,8 (49,0) |
| Давление в модуле при 20°С, МПа (кгс/см2) | 4,2 (42,9) |
| Пробное давление, МПа (кгс/см2) | 7,5 (76,5) |
| Давление срабатывания мембранного предохранительного устройства, МПа | 6,2 ± 10% |
| Диаметр условного прохода запорно-пускового устройства / сифонной трубки, Ду, мм | 50/50 |
| Тип электрического привода | Электропривод (соленоид) |
|
Параметры электрического пуска: - напряжение постоянного тока, В: - сила тока, А: - сила тока при проверке целостности цепи, не более, А: - длительность пускового импульса, не менее, сек |
24±5 0,25±0,05 0,025 1 |
|
Параметры пневматического пуска, МПа (кгс/см2) - минимальное - максимальное |
0,4 (4,0) 4,8 (49,0) |
| Гидравлическое сопротивление, эквивалентная длина модуля, м, не более | 10,67 |
| Время выхода ГОТВ 95% по массе не более, с | 10 |
| Остаток ГОТВ в баллоне не более, кг | 0,6 |
| Ресурс срабатываний модуля, не менее | 5 |
| Срок службы модуля до списания не менее/ не более, лет | 10/30 |
| Периодичность освидетельствования баллона, лет | 10 |
| Код оборудова ния | Тип модуля |
Вместимость баллона, л |
Диаметр условного про хода ЗПУ, мм |
Масса модуля без ГОТВ, кг |
Заправка модулей ГОТВ, кг |
Размеры, мм | ||
|---|---|---|---|---|---|---|---|---|
| min | man | A | B | |||||
| 402012 |
Модуль МПА NVC1230(42-180-50) |
180 | 50 | 114,0 | 91 | 209 | 1639 | 1770 |
