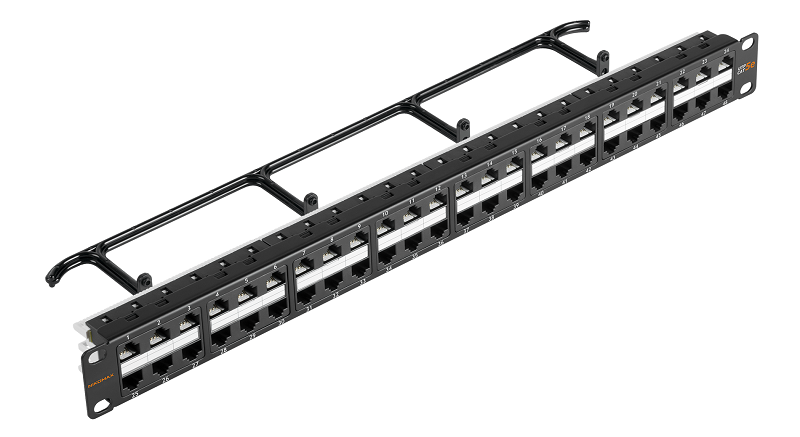

NMC-RP48UD2-1U-BK
Коммутационная панель 19", 1U, 48 портов, Кат.5e (Класс D), 100МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная
Производитель: NIKOMAX
- Код:
- 00036924
- Артикул
- NMC-RP48UD2-1U-BK
- Базовая единица
- шт
| Артикул | Кат. | Кол-во портов | Высота, U |
|---|---|---|---|
| NMC-RP48UD2-1U-BK | 5e | 48 | 1 (44) |
Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.
Выполнена в неэкранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568А и T568B. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. Для защиты кабельных соединений и IDC контактов в комплект входят защитные крышки. Предусмотрен съемный органайзер для надежного закрепления кабелей.
Ключевые возможности
- Все порты пронумерованы
- Съемный кабельный органайзер в комплекте
- Цветовая схема разводки по двум стандартам: T568A/B
- Универсальные IDC контакты 110/Krone Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Специальный дизайн контактов минимизирует перекрестные наводки
- Защитные крышки
Характеристики
| Категория |
5e |
| Полоса пропускания, МГц |
100 |
| Высота, U |
1 |
| Количество портов |
48 |
| Тип разъёмов |
RJ45/8P8C |
| Диаметр проводников, AWG |
~24-22 AWG (0,50-0,65 мм) |
| Исполнение |
Неэкранированное |
| Способ заделки кабеля |
Горизонтальный |
| Материал контактов в разъёме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Материал покрытия контактов |
Олово (100 мкд) |
| Количество переподключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
110/KRONE |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Монтаж |
Шкаф или стойка 19" |
| Глубина в стойке, мм |
123 мм |
| Материал несущей конструкции |
Сталь 1,5 мм |
| Цвет |
Черный |
| Сопротивление изоляции |
не менее 500 МОм |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
не более 20 мкОм |
| Контактное сопротивление, мкОм |
не более 2,5 мкОм |
| Диапазоны температур |
Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
