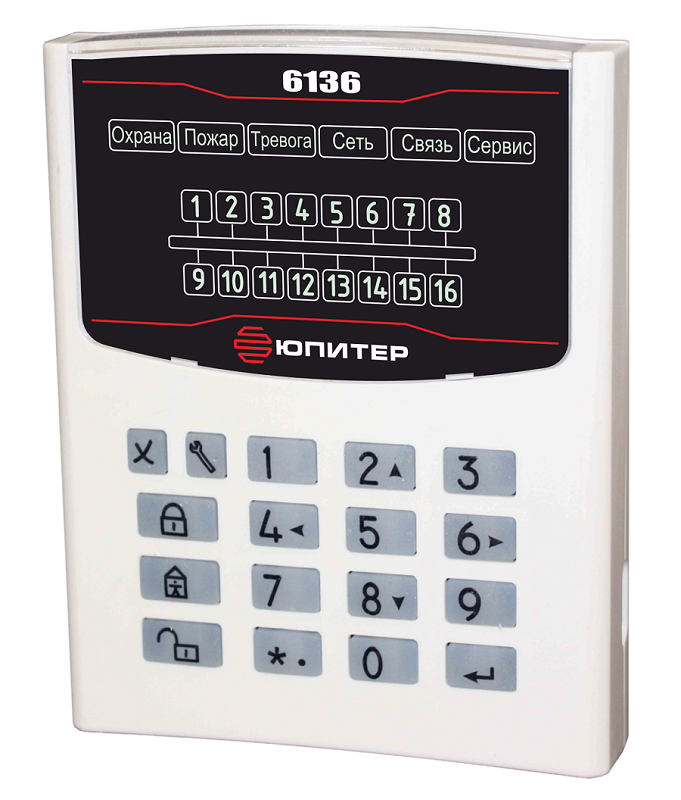

Юпитер-6136

Устройство взятия–снятия, предназначено для работы с объектовыми приборами по интерфейсам Touch Memory или RS485

Имеет 16 индикаторов состояния шлейфов объектового прибора;

Основные возможности:

• отображает состояние (ВЗЯТ/СНЯТ) одного раздела объектового прибора, к которому выполнена привязка выносного индикатора или расширителя;
• индикация состояния 16 шлейфов объектового прибора или расширителя;
• возможность подключения по интерфейсу Touch Memory или RS-485;
• подключение до 31 устройства к одному объектовому прибору по интерфейсу RS-485 (совместимо с расширителями шлейфов);
• подключение по интерфейсу Touch Memory одного устройства в неадресном режиме или до 7 устройств в адресном режиме работы

Технические характеристики

Стандартные интерфейсы

• Touch Memory (1-Wire). Подключение к объектовому прибору до 7 устройств в адресном режиме (в безадресном — одно устройство);
• RS-485. Подключение к объектовому прибору до 31 устройства (Подключение поддерживается только к приборам Юпитер-2445,2082/2084, а также Юпитер-2444/2463 с ПО с поддержкой расширителей);

Встроенные датчики

• Датчик вскрытия корпуса (индикация на светодиодный индикатор)

Индикация

Светодиодная индикация состояния объектового прибора:

• Одноцветные индикаторы состояния зон охраны (ШС)
• 16 зон
• Индикатор ОХРАНА (нахождение раздела во взятом состояии)
• Индикатор ПОЖАР (наличие нарушения пожарных зон)
• Индикатор ТРЕВОГА (наличие нарушения тревожных зон)
• Индикатор СЕТЬ (отображение типа некущего питания)
• Индикатор СВЯЗЬ (наличие связи с пультом охраны)
• Индикатор СЕРВИС (наличие связи с прибором)

Звуковые сигналы

• Звуковые сигналы при нажатии клавиш, задержки на вход или выход, настройке

Питание

• От источника питания 12 + 1,2В постоянного тока
• Ток потребления - 100-150 мА

Условия эксплуатации

• Температура окружающего воздуха от минус 20 до плюс 50ºС
• Относительная влажность воздуха до 93 % при температуре 40ºС и отсутствии конденсации влаги
• Атмосферное давление от 630 до 804 мм.рт.ст
• Не допускается эксплуатация в условиях воздействия агрессивных сред

Корпус

• Пластмассовый корпус из двух частей со встроенной клавиатурой и светодиодными индикаторами

Масса, габаритные размеры

• Масса — не более 0.2кг
• Габаритные размеры — 100х125х30 мм
