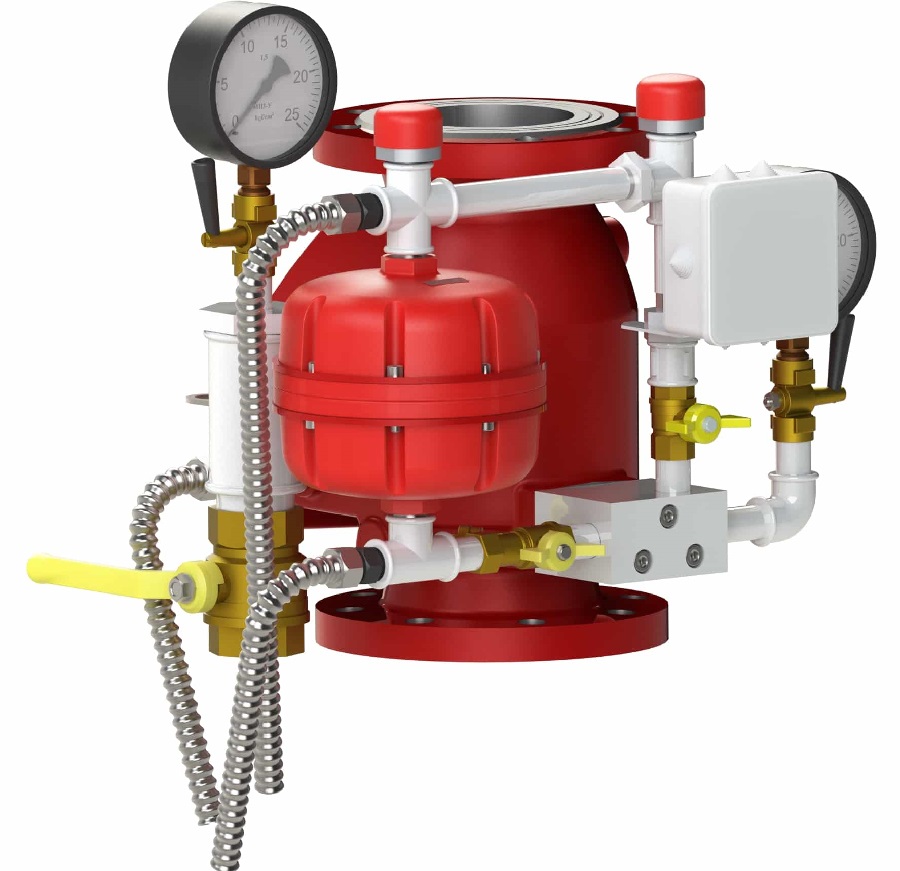

УУ-С65/1,6В-ВФ.О4-01 "Прямоточный-65"

Узел управления спринклерный водозаполненный "Прямоточный" (с камерой задержк, условный диаметр 65)

Предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.

УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.

• с камерой задержки сигнала о срабатывании (11±2,2 с).

Принцип работы

При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.

Функциональные возможности и особенности

• Исключение выдачи ложных сигналов при резких колебаниях давления в системе водоснабжения.
• Выдача сигнала для управления насосом и на пульт центрального наблюдения.
• Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
• Современные материалы и технологии.
