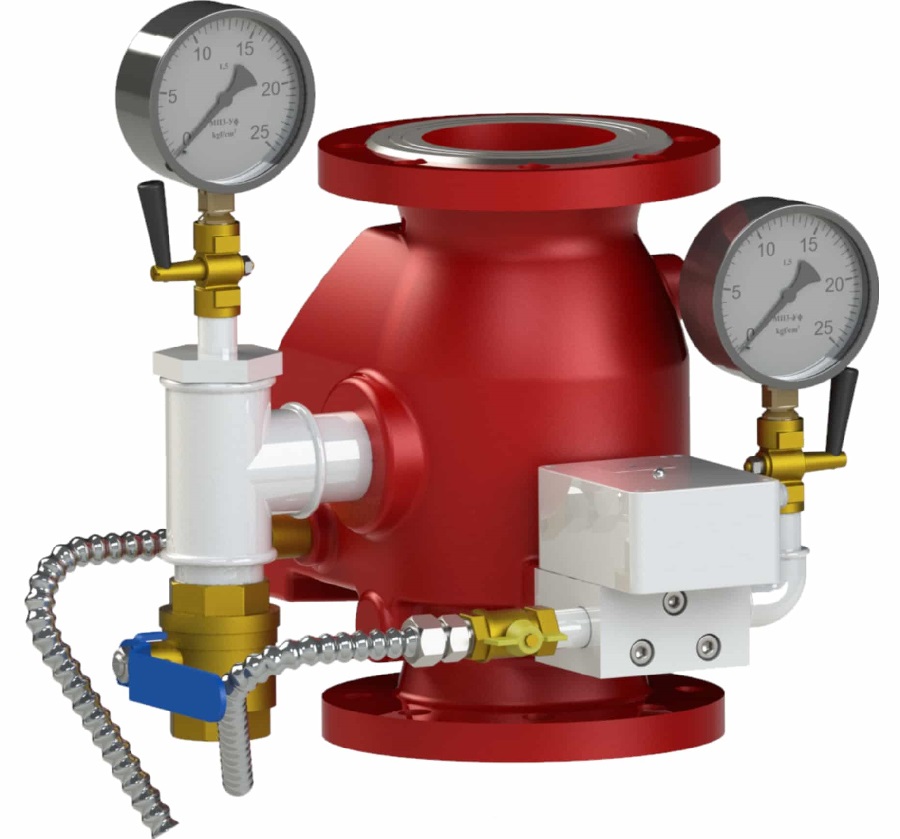

УУ-С65/1,6В-ВФ.О4 "Прямоточный-65"
Узел управления спринклерный водозаполненный "Прямоточный-65"
Производитель: Спецавтоматика Бийск
- Код:
- 00037284
- Базовая единица
- шт
Узел управления спринклерный водозаполненный "Прямоточный" (с устройством задержки, условный диаметр 65)
Предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.
- универсального исполнения с установкой времени задержки сигнала 0; 4; 8; 12; 16 с.
Принцип работы
При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.
Функциональные возможности и особенности
- Исключение выдачи ложных сигналов при резких колебаниях давления в системе водоснабжения.
- Выдача сигнала для управления насосом и на пульт центрального наблюдения.
- Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
- Современные материалы и технологии.
Технические характеристики
Наименование параметра | Значение |
---|---|
Рабочее давление (РР), Мпа | 0,14-1,60 |
Коэффициент потерь давления, ξУУ | 5,8642×10-7 |
Назначенный срок службы, лет | 10 |
УУ с устройством задержки | |
Время срабатывания, с, не более | 2,0 |
Время задержки сигнала о срабатывании, с | 4, 8, 12, 16 |
Потребляемая мощность, Вт, не более | 1 |
Максимальный ток коммутации, А, не более | 0,1 |
Максимальное напряжение коммутации, В, не более | 150 |
Напряжение питания, В (при установке задержки сигнала о срабатывании) | 9-30 |
