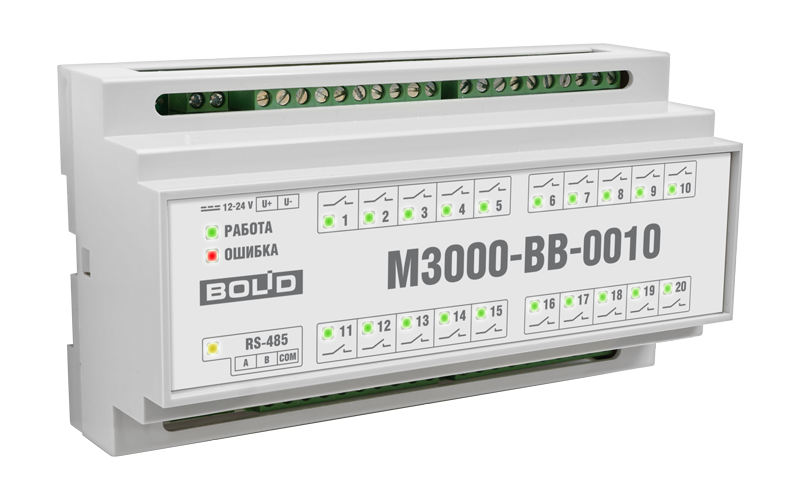

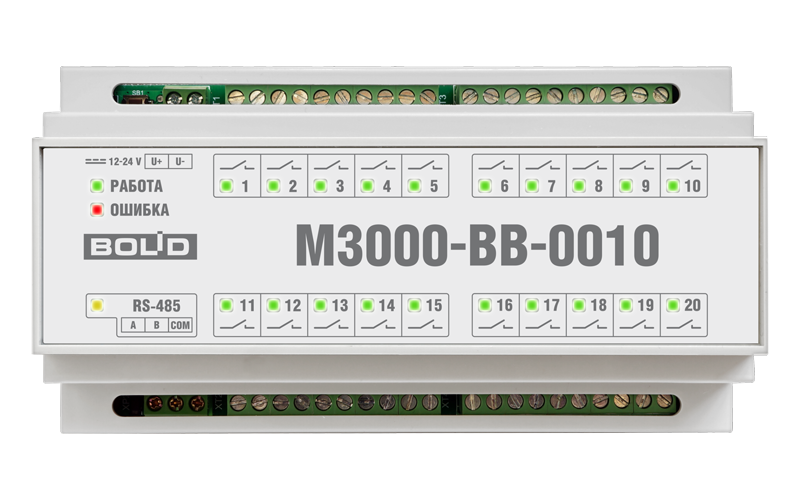

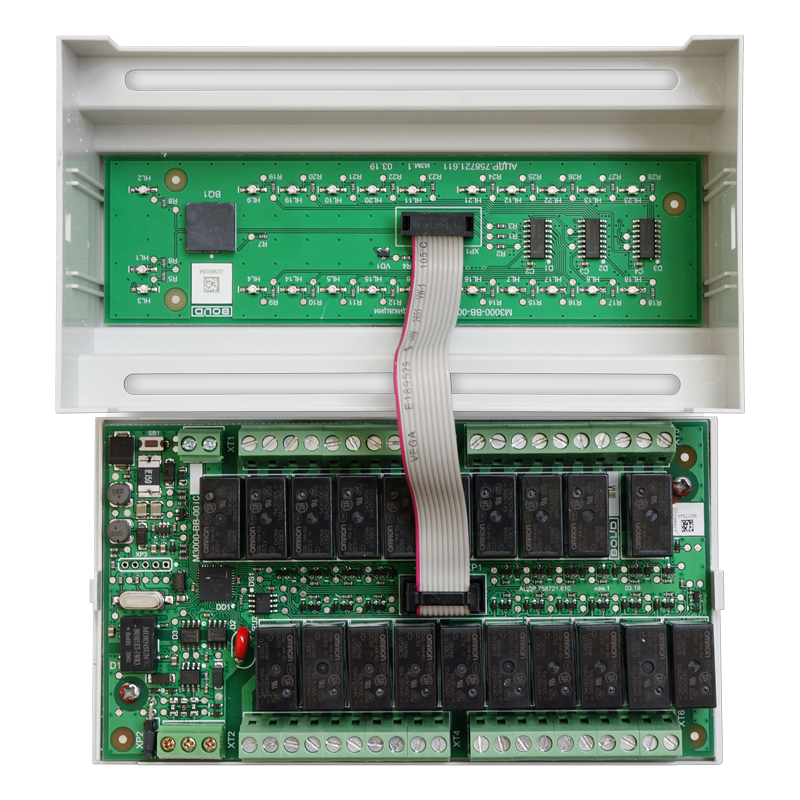

М3000-ВВ-0010

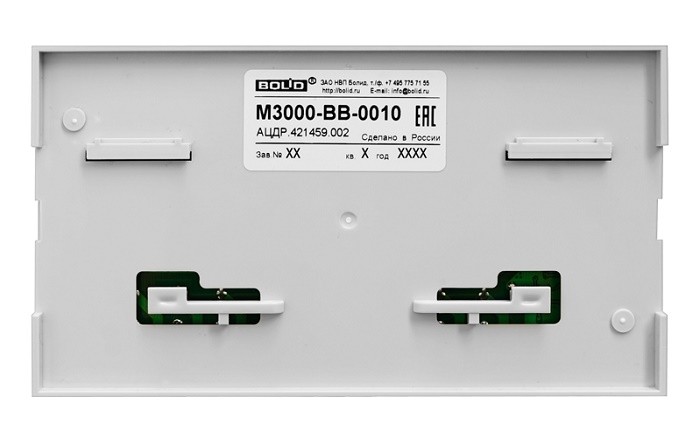

Модуль ввода-вывода. 20 реле, коммутируемый ток - до 5 А. Питание 12-24 В. Поддержка интерфейса RS-485 (Modbus)
Производитель: Болид
- Код:
- 00037622
- Артикул
- 1-370-338-285
- Базовая единица
- шт
6 254 руб.
Модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, дренажного и канализационного водоотвода, обогрева кровли, освещения и т.п., и может быть использован для управления исполнительными механизмами с дискретным управлением и/или коммутации электрических цепей.
- 20 независимых дискретных выходов - замыкающих реле, рассчитанных на коммутацию напряжений до 250 В и токов до 5 А
- Обмен данными по интерфейсу RS-485. Модуль как ведомое устройство поддерживает обмен данными по протоколу Modbus в режимах RTU и ASCII, различные форматы символа и скорости обмена до 115200 Baud
- Формирование ШИМ-сигнала с периодом от 0,5 с до 24 ч и разрешением коэффициента заполнения до 0,1 %
- Возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | ||
|---|---|---|---|
| Питание | |||
| Тип напряжения питания | постоянное | ||
| Напряжение питания, В | (12 … 24) ± 15 % | ||
| Потребляемая мощность, Вт, не более | 7 | ||
| Дискретные выходы | |||
| Количество дискретных выходов, шт. | 20 | ||
| Тип дискретных выходов | электромагнитное реле типа A (SPST-NO) | ||
| Тип коммутируемого напряжения | постоянное, переменное | ||
| Максимальное значение коммутируемого напряжения, В, не более | постоянного | 30 | |
| переменного | 250 при cos φ не менее 0,8 | ||
| Максимальное значение коммутируемого тока, А, не более | 5 | ||
| Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора, В, не менее | 3000 в течение 1 мин (переменное напряжение) | ||
| Интерфейс связи | |||
| Количество интерфейсов связи, шт. | 1 | ||
| Тип интерфейса | RS-485 | ||
| Протокол обмена данными | Modbus | ||
| Скорость обмена данными, Baud | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 | ||
| Сопротивление встроенной согласующей нагрузки, Ом | 120 ± 5% | ||
| Допустимое рабочее напряжение между цепями "COM" и "U-", В, не более | переменное | 275 | |
| постоянное | 350 | ||
| Электрическая прочность изоляции цепей интерфейса относительно остальных цепей прибора, В, не менее | 1500 в течение 1 мин (постоянное напряжение) | ||
| Условия эксплуатации | |||
| Устойчивость по ГОСТ 52931-2008 | к климатическим воздействиям | исполнение В4, но для работы при температуре от -40 до +55 °C | |
| к воздействиям атмосферного давления | исполнение P2 | ||
| к механическим воздействиям | исполнение N1 | ||
| Диапазон рабочих температур, °С | -40 … +55 | ||
| Относительная влажность воздуха, %, не более | 80 при +35 °С | ||
| Прочие характеристики | |||
| Ограничения использования режима ШИМ: | механический ресурс (50% ШИМ с периодом 0,5 с без нагрузки) | 650 часов | |
| электрический ресурс на резистивную нагрузку: | 50% ШИМ с периодом 2,0 с при 250 В 5 А переменного тока | 12 часов | |
| 50% ШИМ с периодом 2,0 с при 30 В 5 А постоянного тока | 27 часов | ||
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | ||
| Способ монтажа | на DIN-рейку | ||
| Масса, кг, не более | 0,4 | ||
| Габаритные размеры, мм, не более | 156×86×59 | ||
