КСВЭВнг(A)-LSLTx 2х2х0,97
Кабель для монтажа систем сигнализации
Низкотоксичный кабель для групповой прокладки 2х2х0,97, бухта 200 м. в Экране

КСВЭВнг(A)-LSLTx 2х2х0,97

Низкотоксичный кабель для групповой прокладки 2х2х0,97, бухта 200 м. в Экране

Производитель: Паритет

Код:
00037804
Артикул
108606
Базовая единица
м
116.83 руб.

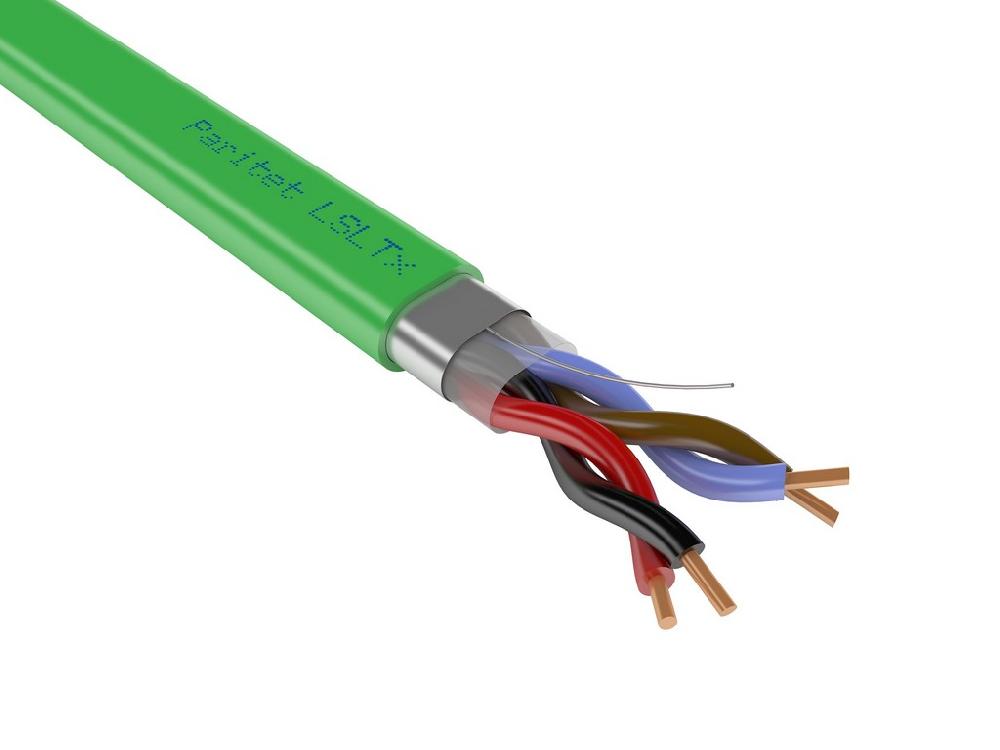

Кабель парной скрутки КСВЭВнг(А)-LSLTx 2х2х0,97 имеет 4 жил диаметром 0,97мм (сечением 0,75 мм.кв.). Предназначен для групповой внутренней стационарной прокладки на социально значимых объектах (школы, сады, больницы, пр.) повышенного уровня электромагнитных шумов и помех, относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для систем сигнализации, контроля доступа, управления, сбора данных. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.). Напряжение: до 250 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
  • Сердечник - парная скрутка
  • Экран – алюмополимерная лента
  • Контактная жила – медная лужёная однопроволочная
  • Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 4
  • Диаметр жилы, мм - 0.97
  • Число и диаметр проволок - 1х0,97
  • Сечение жилы, мм2 - 0.75
  • Диаметр по изоляции, мм - 177
  • Диаметр кабеля, мм - 5,8х9,5
  • Масса 1 км кабеля, кг - 79.3
  • Объем горючей массы, л/км - 29.2
  • Объем 1 км кабеля, м3 - 0.092

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.1.2
  • Кабели не распространяют горение при групповой прокладке.
  • Пониженное дымо- и газовыделение при горении и тлении.
  • Низкая токсичность продуктов горения/тления – более 120 г/м3.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 25 лет

Технические характеристики

Электрические характеристики кабелей в зависимости от диаметра жил:

Параметр 0,97 мм
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом, не более 24,50
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей парной скрутки), для двухпарных кабелей
 140
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-экран" у экранированных кабелей парной скрутки), для двухпарных кабелей
 230

Индуктивность рабочей цепи "жила-жила", на длине 1 км в зависимости от числа жил в кабелях общей скрутки

Параметр 4
Индуктивность, мГн, не более 0.95

Индуктивность рабочей цепи "жила-жила" на длине 1 км в кабелях парной скрутки не более 0,90 мГн

Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 50 МОм

Все значения приведены с пересчетом на температуру 20°С
