КИС-Внг(А)-LS 2х2х0,60

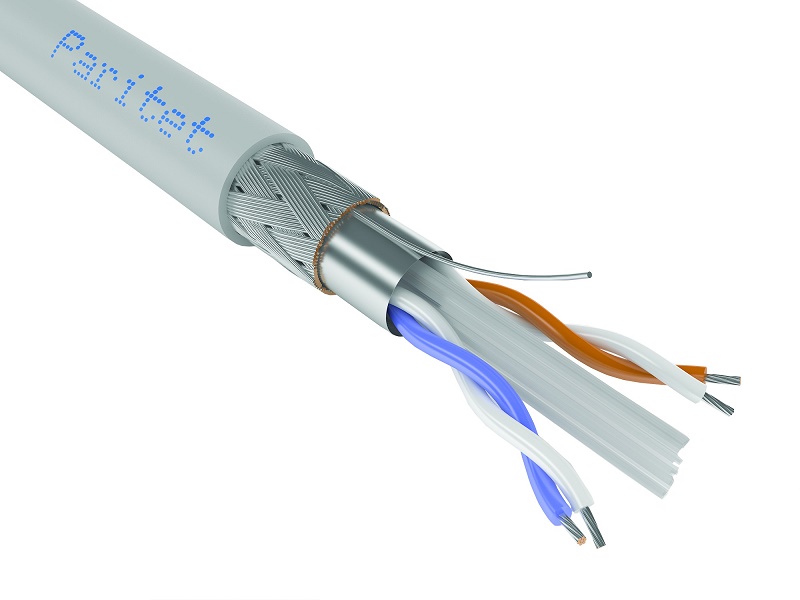

Интерфейсный кабель парной скрутки КИС-Внг(А)-LS 2х2х0,60 для интерфейса RS-485 (ModBus, CANbus) имеет 2 пары жил диаметром 0,6 мм (24 AWG) в изоляции из сплошного полиолефина. Предназначен для групповой внутренней подвижной прокладки, в т.ч. во взрывоопасных зонах по ГОСТ IEC 60079-14-2013. Кабель стоек к воздействию повышенного уровня электромагнитных шумов и помех

НАЗНАЧЕНИЕ:

Для систем распределенного сбора данных, использующих промышленный интерфейс RS-485, по стандарту ГОСТ Р ИСО 8482-93, EIA RS-485 (TIA/EIA-285-A). Для групповой прокладки внутри помещения или снаружи при защите от осадков и солнечного излучения. Для передачи данных по протоколам ModBus RTU и CANbus. Напряжение: до 300 В переменного тока частотой до 20 МГц.

КОНСТРУКЦИЯ

• Токопроводящая жила – медная лужёная многопроволочная
• Изоляция - пористый полиэтилен
• Сердечник - парная скрутка
• Экран – оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты
• Контактная жила – медная лужёная многопроволочная
• Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газоведением

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

• Количество жил - 4
• Диаметр жилы, мм -  0.6
• Число и диаметр проволок - 7х0.20
• Калибр жилы 24 AWG
• Сечение жилы, мм² - 0.22
• Диаметр по изоляции, мм - 1.55
• Плотность оплетки - 90%
• Диаметр кабеля, мм - 8.5
• Масса 1 км кабеля, кг - 88.3
• Объем горючей массы, л/км - 28.2
• Объем 1 км кабеля, м³ - 0.162

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

• Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.2.2
• Кабели не распространяют горение при групповой прокладке.
• Пониженное дымо- и газовыделение при горении и тлении кабеля.
• Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы кабеля – 25

Технические характеристики

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил

Коэффициент затухания (Attenuation), дБ/100м, не более

Электрическое сопротивление экрана постоянному тока на 1 км в зависимости от диаметра жил

Электрическое сопротивление экрана постоянному тока в кабелях четверочной скрутки не более 13,5 Ом на 1 км

Переходное затухание на ближнем конце (NEXT) между двумя любыми парами в зависимости от частоты

• Волновое сопротивление 120 Ом
• Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м
• Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ
• Относительная скорость распространения сигнала не менее 70%
• Омическая асимметрия жил в парах на длине 1 км не более 3%
• Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц)
• Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм
• Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц)

Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05

Все значения приведены с пересчетом на темпетуру 20°С
