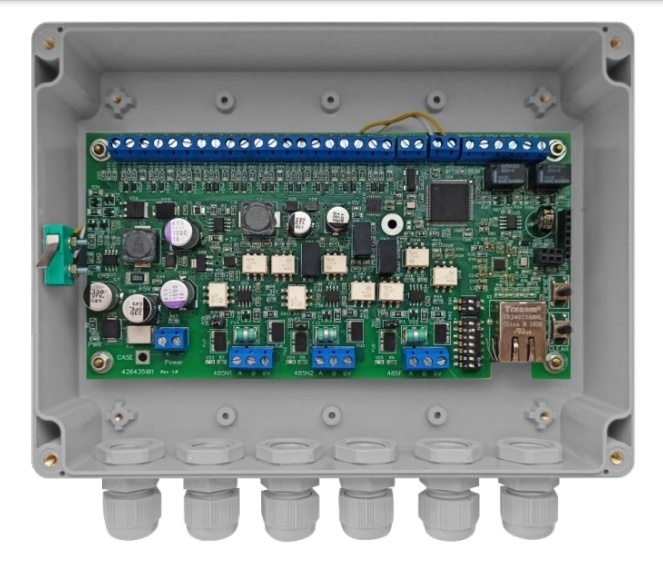

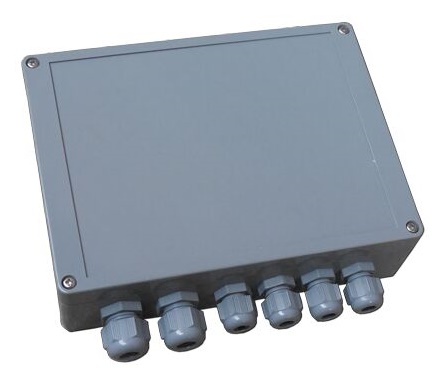

Заря-КЛС
Контроллер линии светильников, контроль и управление до 126 светильников «Заря», интерфейс линии управления - RS-485, длина до 1200 м, IP66, напряжение питания 9-18 В DC, потребляемая мощность - 4 Вт, 10 охранных шлейфов, 2 программируемых релейных выхода, отдельный вход для подключения фотореле, интерфейс связи между контроллерами - RS-485, до 16 контроллеров в системе, рабочая температура -40˚ … +55˚ С.
Производитель: ТвинПро
- Код:
- 00037816
- Артикул
- AV-0839
- Базовая единица
- шт
70 800 руб.
Контроллер линии светильников для применения вне помещений, контроль и управление до 126 светильников «Заря».
- Интерфейс линии управления светильниками - RS-485, длина до 1200 м
- Напряжение питания 9-18 В DC
- Потребляемая мощность - 4 Вт
- 10 охранных шлейфов
- 2 программируемых релейных выхода
- Отдельный вход для подключения фотореле
- Интерфейс связи управляющего ПО и контроллеров - трехпроводная линия связи стандарта RS-485 или Ethernet
- IP66
- Рабочая температура -40˚ … +55˚ С.
Технические характеристики
| Масса, кг | 1,118 |
| Длина, мм | 250 |
| Ширина, мм | 146 |
| Высота, мм | 51,5 |
| Общие сведения | |
| Тип подключаемых светильников | «Заря-С» |
| Количество подключаемых светильников, шт. | До 126 |
| Количество тревожных входов, шт. | 10 |
| Количество релейных выходов, шт. | 2 |
| Типы контактов релейных выходов |
одна группа, контакты перекидные |
| Интерфейс подключения светильников | RS-485 |
| Интерфейс подключения к компьютеру |
На выбор один из: • RS-485 • Ethernet 100BASE-TX |
| Максимальная длина «линии светильников», м | 1200 |
| Максимальная длина трехпроводной линии связи RS-485 («линии контроллеров») , м | 1200 |
| Максимальная длина Ethernet кабеля от контроллера до коммутатора, м | 100 |
| Электрические характеристики | |
| Напряжение источника питания постоянного тока, В | 9…18 |
| Потребляемая мощность, Вт, не более | 4 |
| Пусковой ток в течение 5 мс, мА | 400 |
| Предельное напряжение на тревожном входе, В | 5 |
|
Предельные напряжения и ток релейных выходов - постоянный ток, В/А - переменный ток, В/А |
30/1 125/0,5 |
| Механические характеристики | |
| Габаритные размеры, длина×ширина×высота (без гермовводов и кабелей), мм | 200×150×55 |
| Масса, кг, не более | 0,6 |
| Количество кабельных вводов (гермовводов), шт. | 6 |
| Тип кабельных вводов (гермовводов) | PG-9 или аналогичный |
| Диаметр кабеля, подключаемого через гермоввод, мм | 4-8 |
| Условия эксплуатации | |
| Вид климатического исполнения | УХЛ 1 |
| Диапазон рабочих температур, oС | -40…+55 |
| Степень защиты корпуса по ГОСТ 14254-96 | IP66 |
