Гранд МАГИСТР СБ 16 (версия 3)

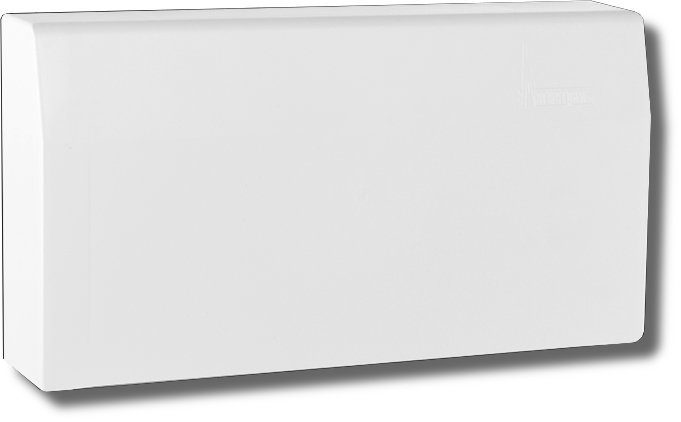

Системный блок ППКОП "Гранд МАГИСТР" версия 3 (с РИП)
Производитель: Магистр
- Код:
- 00038101
- Базовая единица
- шт
9 542 руб.
ППКОП 16ШС без клавиатуры, для работы в составе ППКУОП "МАГИСТРАТОР" (версия 3)
- Напряжение шлейфа 17...20В
- Ток в шлейфе сигнализации в дежурном режиме 1,5 мА
- RS-485, подключение модуля Ethernet (СА+LAN), 3 переключаемых выхода типа «сухие контакты», 4 выхода типа «открытый коллектор»
- Напряжение питания 220 В, ток потребления 0,18 А

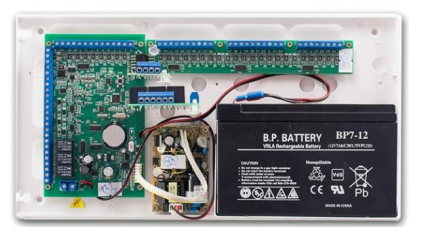

- Под аккумуляторную батарею 12 В / 7 Ач
- Диапазон рабочих температур -30...+55°С
- Габаритные размеры системного блока 345х180х90 мм
Технические характеристики
| Количество ШС | 16 |
| Количество разделов | 4 |
| Способ управления режимами работы | кнопка; ключ ТМ |
| Внешние интерфейсы для обмена, программирования и управления | RS-485; Ethernet |
| Длительность звучания выносного звукового оповещателя, мин | программируется |
| Напряжение на клеммах для подключения ШС, В: | |
| - в дежурном режиме | 17 |
| - при разомкнутом состоянии ШС | 20 |
| Ток ШС в дежурном режиме, мА | 2 |
| Номинальное сопротивление выносного резистора, кОм | 7.5 |
| Максимальное суммарное сопротивление проводов линии ШС, Ом, не более | 220 |
| Параметры информационных выходов: | |
| - кол-во выходов типа "Открытый коллектор" | 4 |
| - кол-во выходов типа "Сухой контакт" | 3 |
| Максимально допустимые токи и напряжения: | |
| - на выходе "звуковой оповещатель" | - |
| - на выходе "световой оповещатель" | - |
| - выход для питания извещателей | 12В/1.2А |
| - релейного выхода | 24В/2А |
| Напряжение питания, B: | |
| - от сети переменного тока | 130…280 |
| - от внешнего источника питания | - |
| - от дополнительного источника | 12 |
| Ток потребления, мА: | |
| - при питании от внешнего источника питания | - |
| - при питании от дополнительного источника питания | - |
| - при питании от встроенного аккумулятора, мА | 180 |
| Потребляемая мощность: | |
| - от сети переменного тока | - |
| Кол-во устанавливаемых аккумуляторов | 1 |
| Емкость аккумулятора, Ач | 7 |
| Материал корпуса | Пластик |
| Степень защиты | - |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | 345х180х90 |
