Контрольная панель. Световая и звуковая сигнали-зация. Четыре двухпроводные линии по 16 датчиков. Питание и передача сигналов по одной двухпровод-ной линии длиной до 1500 м. Дистанционная про-верка работоспособности каждого датчика. питание: 9…15 В

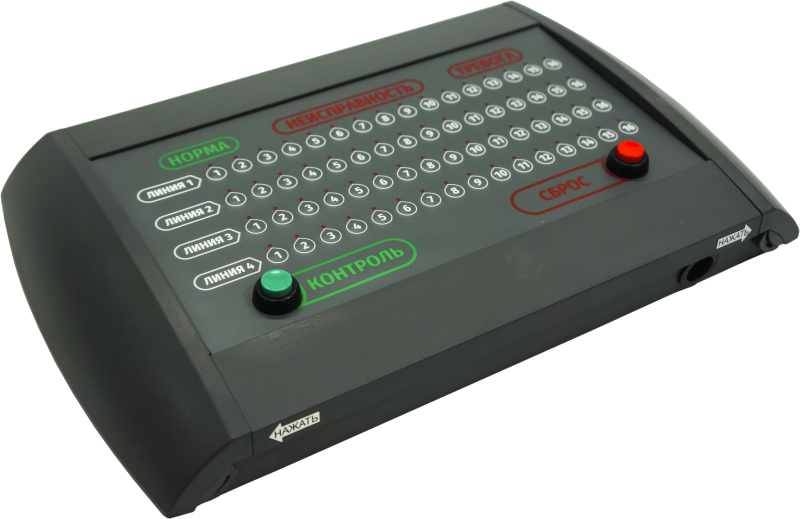

ПАУК-64 (9…15 В)

Контрольная панель. Световая и звуковая сигнали-зация. Четыре двухпроводные линии по 16 датчиков. Питание и передача сигналов по одной двухпровод-ной линии длиной до 1500 м. Дистанционная про-верка работоспособности каждого датчика. питание: 9…15 В

Производитель: Forteza

Код:
00038280
Базовая единица
шт
48 510 руб.

Система состоит из контрольной панели и датчиков (максимальное количество датчиков – 64).

Система включает в себя 4 линии связи, в каждой из которых до 16 датчиков.

Принцип действия:

Основан на регистрации датчиками внешних воздействий на охраняемое заграждение при попытке его разрушения, которые отображаются сигналом «ТРЕВОГА» на контрольной панели. Система формирует сигнал «ТРЕВОГА» при перепиливании решётки или при многократных ударах по решётке.

Особенности:

  • Электропитание датчиков осуществляется по линии связи.
  • Система имеет возможность санкционированной либо автоматической проверки работоспособности каждого задействованного датчика.

Система формирует сигнал «ТРЕВОГА» в следующих случаях:

  • при перепиливании решётки;
  • при многократных ударах по решётке.

Система формирует сигнал «НЕИСПРАВНОСТЬ» на контрольной панели:

  • при обрыве линии связи;
  • при коротком замыкании (КЗ) линии связи;
  • при отключении датчика либо его неисправности;
  • при снижении напряжения электропитания на линии ниже 10 В;
  • при несанкционированном вскрытии корпуса датчика;
  • при незакрытой крышке корпуса датчика через 10 мин после начала работы датчика;
  • при наличии в линии помех большой амплитуды, препятствующих прохождению сигналов от датчиков.

Система по способу защиты человека от поражения электрическим током соответствуют классу 0 по ГОСТ МЭК 60335-1-2008.

По уровню создаваемых индустриальных радиопомех система соответствует нормам ГОСТ Р 50009-2000 - группа ЭИ1, ЭК1 для ТС, предназначенных для применения в промышленных зонах.

Контрольная панель по устойчивости к климатическим и механическим воздействиям соответствуют условиям эксплуатации II класса по ГОСТ Р 54455-2011, категории размещения 4, климатическое исполнение «УХЛ» по ГОСТ 15150-69.

Технические характеристики

Количество независимых двухпроводных линий связи 4.
Количество датчиков на одной линии до 16.
Максимальная длина одной линии связи из медного провода сечением
сопротивлением изоляции 		0,2 мм2
не менее 20 кОм – 1500 м.
Электропитание системы осуществляется от источника постоянного тока напряжением от 9 до 14 В.
Ток потребления системы не более 1,3 А.
Площадь охраняемого заграждения для одного датчика до 4 м2
Диаметр прутка охраняемого заграждения от 8 до 24 мм.
Контрольная панель имеет 4 выходных реле, по одному на каждую линию
Параметры исполнительного реле по каждой линии:
- коммутируемый ток
- коммутируемое напряжение
- сопротивление замкнутых контактов
– не более 0,1 А;
– не более 60 В;
– 47 Ом.
Контроль несанкционированного вскрытия контрольной панели обеспечивается размыканием всех исполнительных реле.
Контроль работоспособности системы обеспечивается в автоматическом и ручном режимах.
Степень защиты корпусов: IP40.
Время технической готовности после подачи электропитания Не более 60 с.
Время размыкания контактов исполнительных реле при тревоге 3±0,5 с.
Время размыкания контактов исполнительных реле при неисправности до сброса (устранения) неисправности.
Время размыкания контактов всех исполнительных реле при вскрытии корпуса контрольной панели до замыкания обеих кнопок на панели.
Входные цепи блоков системы (питания, сигнальные линии) устойчивы к воздействию электромагнитных помех по ГОСТ Р 50009-2000 требование УК1, степень жесткости 2.
Среднее время наработки на отказ не менее 60000 часов.
Средний срок службы не менее 8 лет.
Габаритные размеры: не более 330х200х50 мм.
Масса: контрольной панели не более 0,4 кг.
