ДПМГ 2-100 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х
Взрывозащищенные Охранные Извещатели
Извещатель охранный, контакты гарантированно замыкаются при расстоянии между датчиком и магнитом 100 мм и гарантированно разомкнуты на расстоянии 160 мм, IP66/IP68 по ГОСТ 14254-2015

ДПМГ 2-100 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х

Извещатель охранный, контакты гарантированно замыкаются при расстоянии между датчиком и магнитом 100 мм и гарантированно разомкнуты на расстоянии 160 мм, IP66/IP68 по ГОСТ 14254-2015

Производитель: Магнито-Контакт

Код:
00038484
Базовая единица
шт
10 044 руб.

Датчики положения магнитогерконовые взрывозащищённые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах.

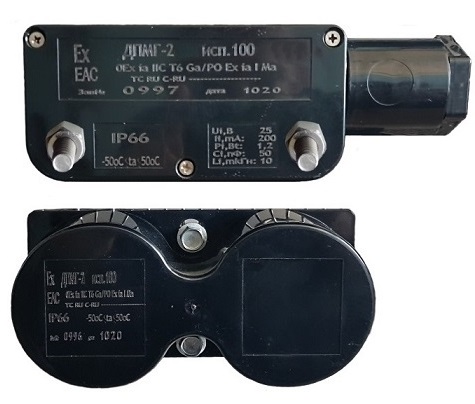

Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита), выполненных из антистатичного пластика с поверхностным сопротивлением не более 109 Ом. Корпус блока геркона оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.

Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga/РО Ex ia I Ma по ГОСТ 31610.0-2014 (IEC60079-0:2011).

Контакты датчика ДПМГ-2 исп.100 гарантированно замыкаются при расстоянии между датчиком и магнитом 100 мм и гарантированно разомкнуты на расстоянии 160 мм.

  • Габаритные размеры, мм: блока геркона 160х55х52, блока магнитов 287х100х41.5
  • Масса (не более), кг: блока геркона не более 0,5, блока магнитов не более 2,75
  • Степень защиты оболочки: IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013).
  • Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
  • Датчики комплектуются крепежными элементами из нержавеющей стали
  • Температура эксплуатации: от минус 50°С до плюс 50°С при относительной влажности воздуха до 93% при температуре 40°С.
  • Атмосферное давление, кПа: от 84 до 106.7
    • Коммутационные электрические параметры
      - напряжение, В
      - ток, А
      - мощность, Вт     		250
    1
    30
    В составе искробезопасных цепей (0Ex ia IIC T6 Ga/РО Ex ia I Ma)
      - напряжение Ui, В
      - ток Ii, мА
      - мощность Pi, Вт
      - внутренняя емкость Ci, пФ
      - внутренняя индуктивность Li, мкГн     		25
    200
    1,2
    50
    10
