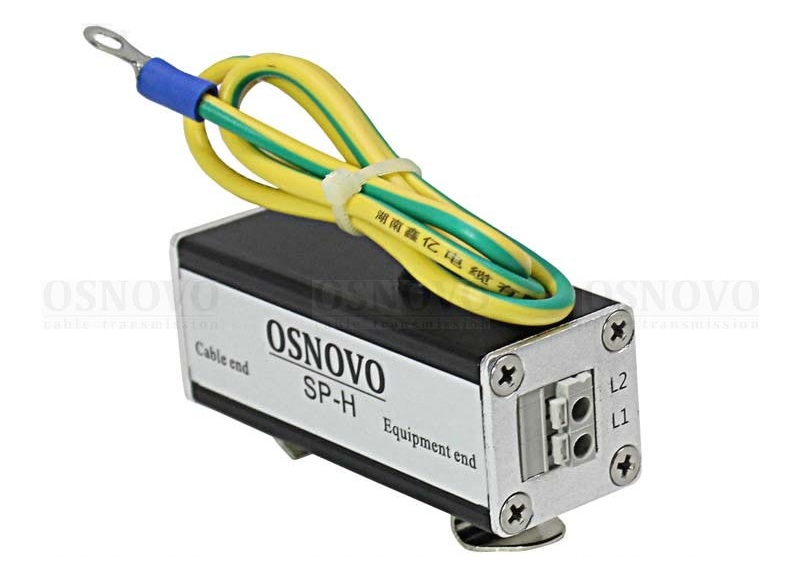

SP-H
Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для кабеля витой пары. Двухступенчатая защита. Вх. - Клм.(2pin). Вых. - Клм.(2pin). Монтаж на DIN-рейку. 25x68x25мм. -40...+85°C.
Производитель: OSNOVO
- Код:
- 00038610
- Артикул
- 11498
- Базовая единица
- шт
1 704 руб.
Описание
Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для кабеля витой пары.
- Двухступенчатая защита.
- Полоса пропускания видеосигнала до 80MHz.
- Максимальное длительное рабочее напряжение (Uс) DC6V.
- Номинальный ток разряда (8/20мкс, In) 5kA.
- Суммарный ток разряда (8/20мкс, Itotal) 10kA.
- Время отклика не более 1нс.
- Вх. - Клм.(2pin). Вых. - Клм.(2pin).
- Монтаж на DIN-рейку.
- Размеры (ШхВхГ): 25x68x25мм.
- Рабочая температура -40...+85°C.
Технические характеристики
| Тип устройства: | устройство грозозащиты |
| Тип сигнала: | HDCVI /HDTVI / AHD |
| Количество каналов: | 1 |
| Полоса пропускания: | до 80 Мгц |
| Подключение: | Под витую пару Вход/выход Клемм.2pin / Клемм.2pin |
| Номинальное напряжение (Uo): | 5V |
| Максимальное длительное рабочее напряжение (Uc): | 6V |
| Номинальный ток нагрузки (IL): | 0.5 А |
| Суммарный разрядный ток линия-линия (Itotal): | 10кА |
| Номинальный ток разряда линия-линия (In): | 5кА |
| Суммарный разрядный ток линия-земля (Itotal): | 10кА |
| Номинальный ток разряда линия-земля (In): | 5кА |
| Уровень напряжения защиты линия-линия (Up): | <20V |
| Уровень напряжения защиты линия-земля(Up): | <20V |
| Уровень напряжения защиты 1kV/usС3 линия-линия (Up): | <20V |
| Уровень напряжения защиты 1kV/usС3 линия-земля(Up): | <20V |
| Время отклика (ta): | <1нс |
| Вносимые потери: | <1дБ |
| Размеры ШхВхГ (мм): | 68x25x40 |
| Рабочая температура: | -40…+85°C |
| Дополнительно: | Монтаж на DIN-рейку |
