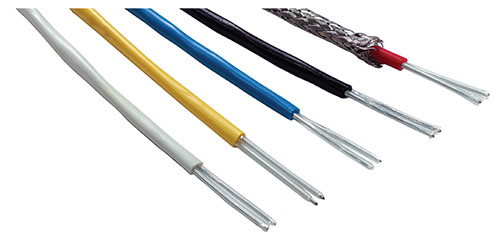

ИП104-1-138-PVC «ГРИФ-термокабель»

Линейный тепловой извещатель для общего применения, Т сраб. 138оС, ПВХ-оболочка, жёлтый.

Производитель: Эрвист

Код:
00039904
Базовая единица
шт
515 руб.

Извещатели пожарные тепловые линейные максимальные серии ИПТЛ ГРИФ-термокабель предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении чувствительного элемента извещателя. Функционально ИПТЛ состоит из чувствительного элемента (ЧЭ), элемента оконечного (ЭО) и блока обработки (БО), осуществляющего контроль за состоянием ЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства.

  • PVC – внешняя оболочка из поливинилхлорида (ПВХ).
    ЧЭ извещателей этого типа предназначены для внутренней и наружной прокладки. Внешние оболочки ЧЭ этого типа имеет цвет желтый
  • Температура срабатывания 138°С – соответствует температурному классу F;

Применяют на объектах с большой площадью (объемом) помещений, протяженных объектах, на которых применение тепловых точечных извещателей или извещателей других типов является не эффективным.

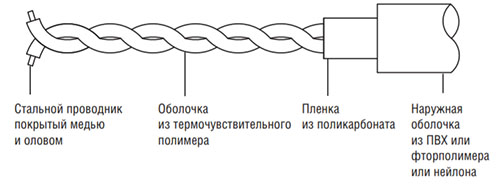

Чувствительный элемент ИП 104-1 «ГРИФ-термокабель» состоит из двух стальных проводников, заключенных в оболочку из специального термочувствительного полимера. Проводники перевиты между собой для создания механического напряжения между ними, а также заключены во внешнюю оболочку. При достижении пороговой температуры происходит быстрое расплавление термочувствительного полимера и замыкание стальных проводников. Для обеспечения гарантированного электрического замыкания на стальные проводники дополнительно нанесен слой меди и олова.

Блок обработки (БО) обеспечивает контроль состояния ЧЭ и осуществляет индикацию его состояний: НОРМА, НЕИСПРАВНОСТЬ, ПОЖАР и передает соответствующие сигналы на устройства верхнего уровня, если это необходимо.

Технические характеристики

Материал токопроводящей жилы сталь покрытая медью и оловом
Температура срабатывания, °С 138
Температурный класс F
Максимальное допустимое отклонение температуры срабатывания, °С ±5
Максимальное время срабатывания, с 20
Диаметр жилы, мм 0.92
Сопротивление жилы, Ом/м, (при t=26°С) 0.64±0.06
Распределенная емкость пФ/м (при t=25°С) 85
Распределенная индуктивность, мкГн, (при t=25°С) 7.6
Сопротивление жилы к изоляции, МОм, (при U=0,5кВ) 1000
Изоляция между жилой и оплеткой, Мом, (при U=2кВ) 1000
Максимальное напряжение, В =110
Температура эксплуатации, °С -40…+93
