Астра-БПА

Блок сигнально-пусковой адресный

Назначение:

• работа в составе адресной пожарной системы Астра-А с центральным ППКОП серии Pro (Астра-812 Pro или Астра-8945 Pro)
• контроль и управление устройствами системы оповещения и управления эвакуацией людей при пожаре;
• контроль и запуск шкафов управления автоматикой (насосы, задвижки и вентиляция),
• управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 12 В или 24 В;
• контроль через встроенные двухпроводные ШС безадресных извещателей (устройств) пожарных, охранных, технологических (в том числе питающихся по ШС) и передачи извещений по АЛС через РПА в ППКОП.

Особенности

• работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
• контроль линии нагрузки выходов ВЫХ1 и ВЫХ2, отдельно на обрыв и на КЗ, и передача в ППКОП информации о целостности линии нагрузки;
• защита выходов управления ВЫХ1, ВЫХ2 от перегрузки, переполюсовки, выбросов напряжений;
• работа выходов ВЫХ1, ВЫХ2 (в зависимости от настройки) с контролем или без контроля целостности линии. При работе выходов с контролем целостности линии подключаются элементы выхода оконечные из комплекта поставки;
• контроль наличия электропитания на входах U1, GND, U2, «+», «–»;
• коммутация входного напряжения от 10,5 до 28,7 В со входов U1, U2 на выходы ВЫХ1 и ВЫХ2 с коммутируемым током каждого выхода до 1,25 А;
• контроль состояния 4-х ШС следующих типов: охранного, пожарного теплового с двойной сработкой, пожарного дымового с двойной сработкой, пожарный комбинированный с одинарной сработкой, технологического и технологического с контролем КЗ (обрыва);

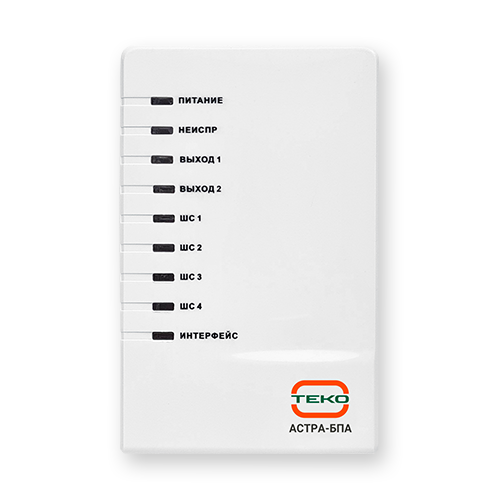

• световая индикация работы БПА, состояния выходов, АЛС и ШС;
• возможность установки БПА внутри шкафов управления автоматикой на DIN-рейку.

Основные данные

• источником извещений для БПА являются разделы ППКОП;
• БПА может управляться только одним ППКОП;
• количество БПА, регистрируемых в ППКОП – до 96 шт;
• БПА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
• электропитание сигнальной части БПА осуществляется только от РПА по линии питания АЛС (клеммы «+», «–»),
• электропитание исполнительной части (выходов, ШС) осуществляется только от внешнего источника электропитания 12 В или 24 В постоянного тока;
• БПА имеет два равноценных независимых входа электропитания (основной и резервный) (клеммы U1, GND, U2) для исполнительной части и автоматически переключается с основного входа на резервный и обратно при понижении напряжения или отсутствии напряжения на одном из входов.
