Шкаф для установки приборов системы "Орион" на DIN рейки, две изолированные линии интерфейса RS-485 для подключения внешних устройств, РИП 24В - 2 А. до двух АКБ 12В-17АЧ. IP41

ШПС-24 исп.10

Шкаф для установки приборов системы "Орион" на DIN рейки, две изолированные линии интерфейса RS-485 для подключения внешних устройств, РИП 24В - 2 А. до двух АКБ 12В-17АЧ. IP41

Производитель: Болид

Код:
00040320
Артикул
1-530-663-244
Базовая единица
шт
25 169 руб.

ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.

Данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020 (основное отличие от предыдущих исполнений)

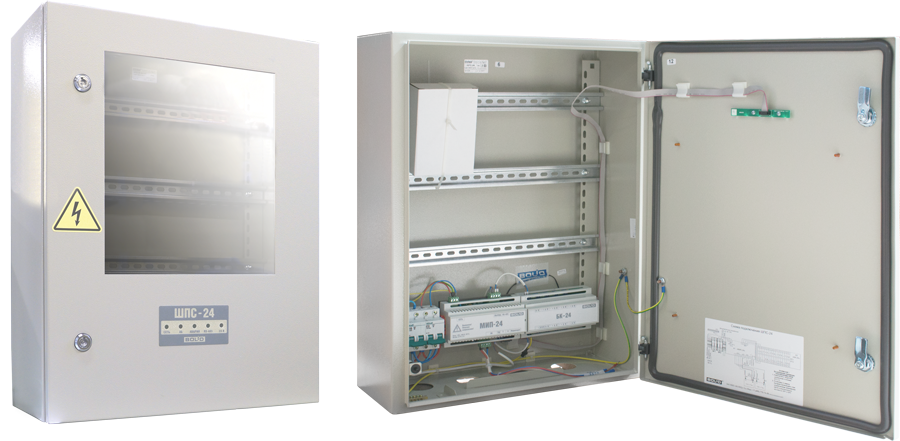

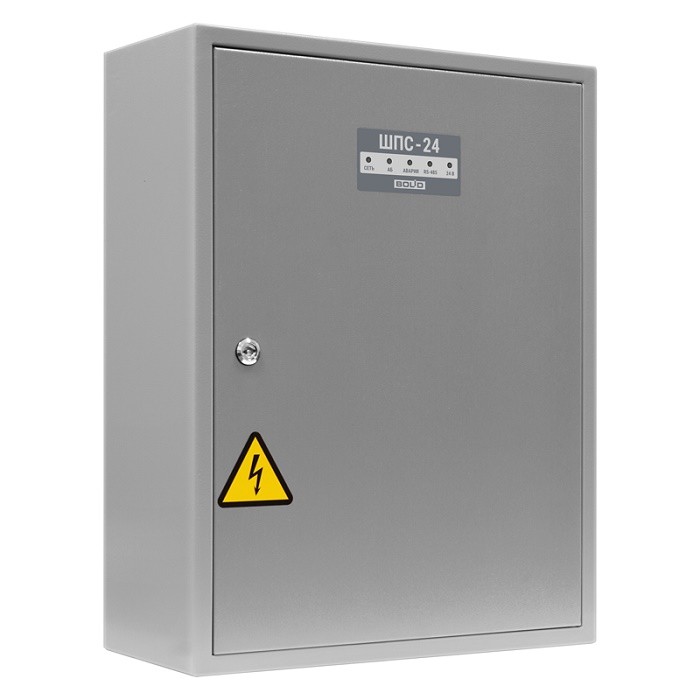

Представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион", имеющие возможность крепления на DIN-рейку.

Обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.

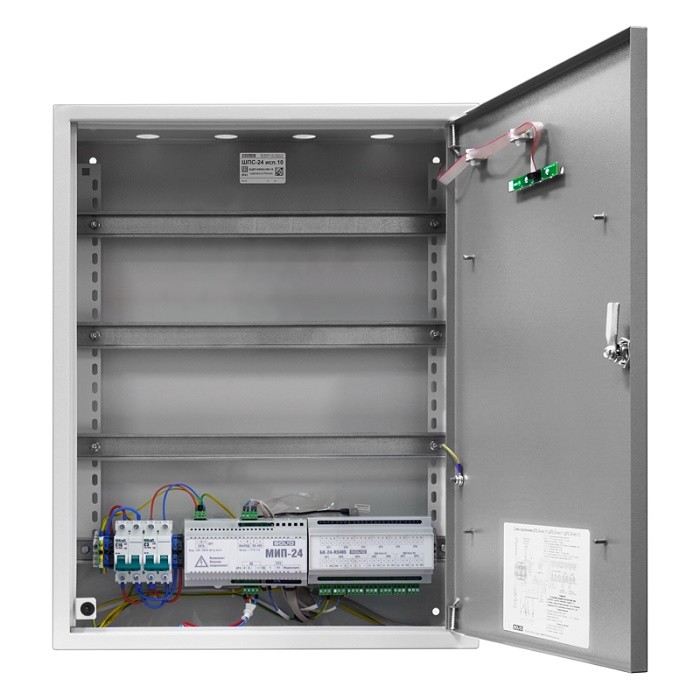

Внутри шкафа установлены:

  1. модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
  2. блок коммутации "БК-24-RS485", который позволяет организовать:
    • Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
    • Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
    • 7 выходов для подключения к приборам внутреннего интерфейса RS-485
    • 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
  3. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
  4. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество вводов питания 2
Основной источник питания Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
Резервный источник питания Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
Номинальное выходное напряжение:
 - при питании от сети
 - при питании от батарей

(27,2±0,6) В
(19…27) В
Номинальный суммарный ток нагрузки 2 А
Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС 7
Максимальный ток по одному выходу "24 В" 0,4 А
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более 120 ВА
Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС 7
Количество изолированных интерфейсов RS-485 для подключения внешних устройств 2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более 10 м
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более 3000 м
Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее 500 В, 50 Гц
Габаритные размеры, не более 650×500×220 мм
Масса шкафа (с аккумуляторными батареями), не более 30 кг
Степень защиты, обеспечиваемая оболочкой IР41
Возможность установки монтажного комплекта МК-1 есть
