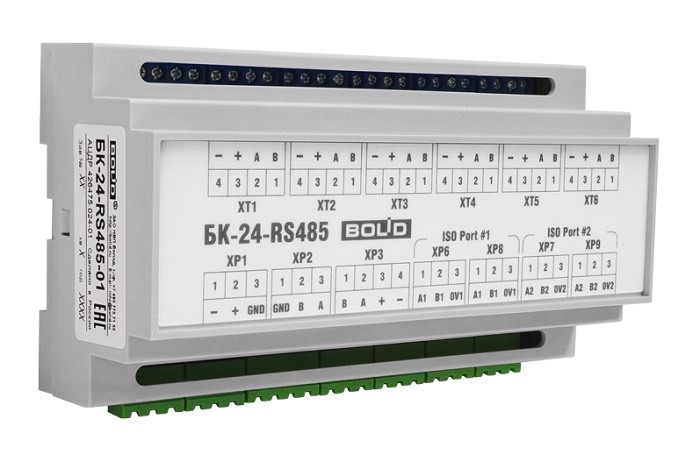

Блок коммутации, для установки в монтажные устройства с целью организации резервированной линии связи RS-485. 20…28 В, 7 выходных каналов, на канал 0,40 А

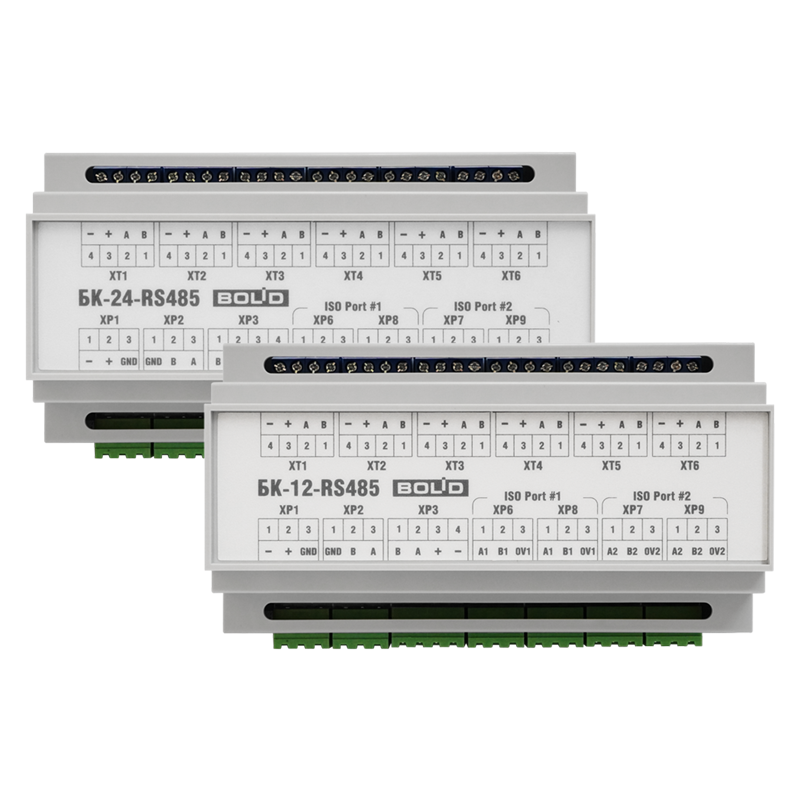

БК-24-RS485

Блок коммутации, для установки в монтажные устройства с целью организации резервированной линии связи RS-485. 20…28 В, 7 выходных каналов, на канал 0,40 А

Производитель: Болид

Код:
00040324
Артикул
1-593-251-019
Базовая единица
шт
5 068 руб.

Предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.

БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:

  • Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
  • Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
  • 7 выходов для подключения к приборам внутреннего интерфейса RS-485

БК осуществляет распределение питания 24 В на установленные в монтажных устройствах приборы.

  • Напряжение питания: 20…28 В
  • 7 выходных каналов с индивидуальной защитой по току
  • Максимальный ток одного выходного канала: 0,4 А

Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный)

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Входное напряжение питания 20…28 В
Количество выходов для подключения питания приборов 7
Максимальный ток по одному выходу 0,4 А
Собственный ток потребления (без учета подключенных приборов) не более 80 мА
Количество выходов для подключения внутреннего интерфейса RS-485 для приборов 7
Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства не более 10 м
Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 2
Длина линий изолированных интерфейсов RS-485 при скорости работы
9600 Бит/с 		не более 3000 м
Степень защиты оболочки по ГОСТ 14254-2015 Определяется степенью защиты монтажного устройства
Диапазон рабочих температур от минус 30 °С до +50 °С
Габаритные размеры БК 156х86х58 мм
Масса БК 0,2 кг

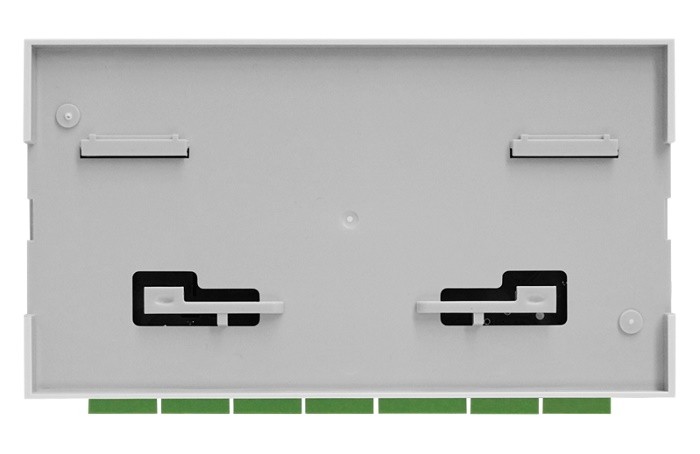

Тип монтажа на DIN-рейку
