NMC-RP24UD2-AN-1U-BK
Коммутационная панель 19", 1U, 24 угловых порта, Кат.5e (Класс D), 100МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная
Производитель: NIKOMAX
- Код:
- 00040605
- Артикул
- NMC-RP24UD2-AN-1U-BK
- Базовая единица
- шт
Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами. Особенностью панелей серии «AN» являются угловые порты, которые позволяют удобно разносить коммутационные шнуры в стороны, и закреплять их на вертикальных кабельных органайзерах. Такое решение позволяет обходиться без стандартных кабельных органайзеров и экономить ценное место в шкафу.

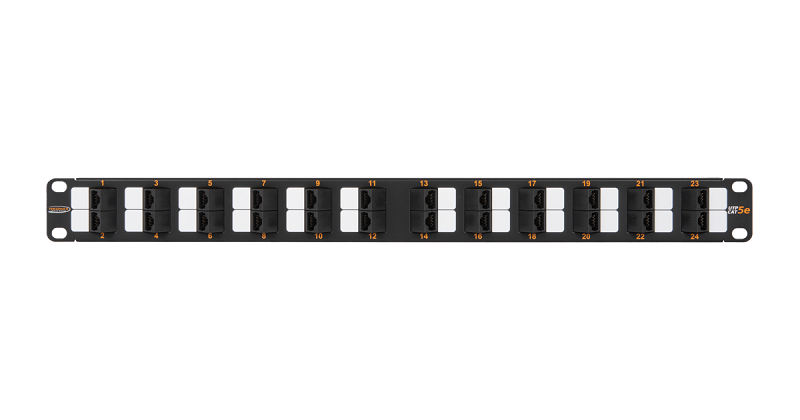

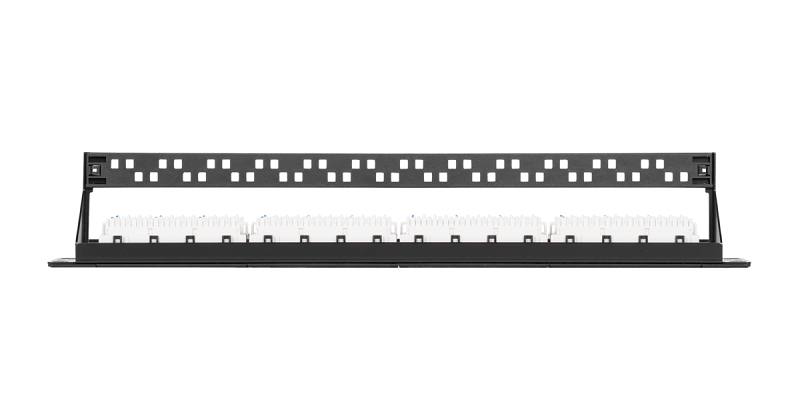

Патч-панели NMC-RP24UD2-AN-1U-BK (Кат.5е) вмещают 24 порта RJ45/8P8C при высоте 1U. Панели выполнены в черном цвете и предназначены для монтажа в 19 шкаф или стойку. С тыльной стороны панелей размещены контакты 110 типа с цветовой маркировкой по стандарту Т568А/В. Для удобства администрирования все порты пронумерованы, имеются дополнительные маркировочные площадки. В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей.
Ключевые возможности
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров.
- Все порты пронумерованы
- IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой для одновременной заделки 4-x пар
- Съемный кабельный органайзер в комплекте
- Цветовая схема разводки по двум стандартам: T568 A и B
- Предусмотрены дополнительные площадки для маркировки
Характеристики
| Категория |
5e |
| Полоса пропускания, МГц |
100 |
| Исполнение |
Неэкранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Индивидуальная упаковка |
Картонная каробка |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Количество портов |
24 |
| Высота, U |
1 |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъёме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Материал покрытия контактов |
Олово (100 мкд) |
| Количество переподключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
110/KRONE |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка |
Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж |
Шкаф или стойка 19" |
| Материал несущей конструкции |
Сталь 1,5 мм |
| Цвет |
Черный |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Глубина в стойке, без/с органайзером, мм |
30/80 |
