ПУ-PL (СП484)
Панель Управления исполнения PL, аналог ПУ-5/ПУ-10, контроль до 20 шлейфов и управление до 10 устройствами только через приборы расширения (до 2-х ПР-10.5 или до 5-ти ПР-4.2), врезная установка в дверь,2 ввода питания: ~220В/=12-24В, дублированный RS-485, 3 встроенных реле
Производитель: Плазма-Т
- Код:
- 00041091
- Базовая единица
- шт

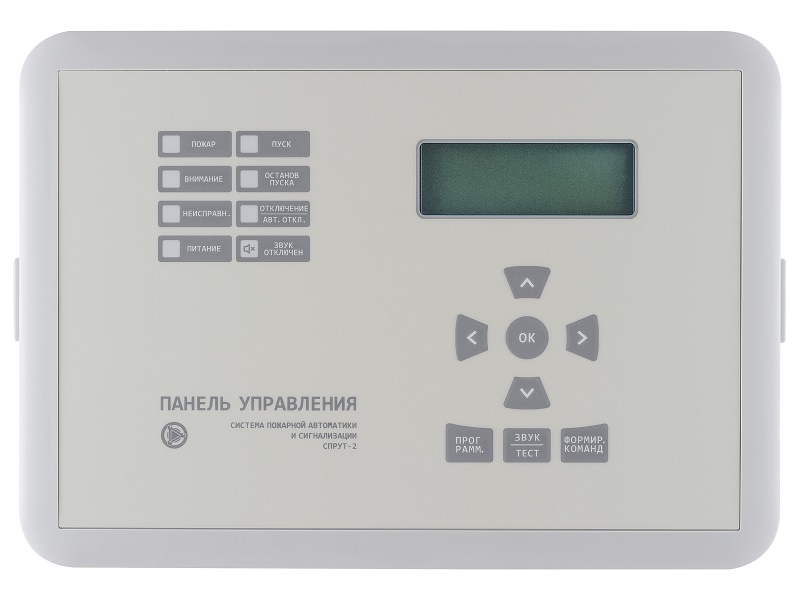

Панель управления модификации PL
Предназначена для автоматического управления:
- оборудованием пожаротушения (водяного, пенного, газового, порошкового, аэрозольного);
- дымоудалением и вентиляцией;
- оповещением;
- технологическим оборудованием (в том числе насосами холодного водоснабжения, горячего водоснабжения, циркуляции отопления, подпитки отопления, дренажа).
Корпус предусматривает врезную установку в дверь шкафа аппаратуры коммутации (ШАК). Сама панель не имеет встроенных шлейфов сигнализации и выходов управления, а использует панели расширения ПР-10.5, что позволяет расширить возможности по подключению до 20 шлейфов и до 10 устройств. Такая структура значительно упрощает подключение внешнего оборудования в случае применения в составе ШАК. При этом ПУ-PL имеет встроенный интерфейс RS-PR и выход =24В для электропитания ПР-10.5.
ПУ-PL может работать как автономно, так и в составе Системы пожарной автоматики и сигнализации «СПРУТ-2».
Для расширения возможностей системы допускается применять до 32 различных панелей управления ПУ/ПУ-PL/ПУМ/ПУМ-4.2 (далее ПУ/ПУМ) в одной Системе «СПРУТ-2». При этом управление подключенными устройствами может запускаться по сигналам от других ПУ/ПУМ.
Применяется только в составе ШАК.
Технические характеристики
Интерфейс RS-485 | |
Максимальное количество в сети | 32 |
Скорость обмена | 9600 бит/сек |
Дублирование | есть |
Гальваническая развязка | есть |
Интерфейс RS-PR | |
Максимальное количество ПР-10.5 в сети | 2 (10+10 шлейфов и 5+5 устройств) |
Скорость обмена | 9600 бит/сек |
Входы контроля ШАК | |
электропитания | 2 |
цепей управления | 1 |
вскрытия шкафа | 1 |
Сигнализация и индикация | световая, звуковая, ЖКИ символьный |
Выходы "сухой контакт" | 3 реле: ~125 В/0,5 А; =30 В/1,0 А |
Встроенные часы реального времени | есть |
Энергозависимая память | 1024 события |
Ограничение доступа пользователей | 10 паролей/3 уровня доступа |
Программирование параметров | c лицевой панели/по сети RS-485 |
Электропитание 1 | ~180÷264 В, 47÷63 Гц (≤2,0 ВА) * |
Электропитание 2 | =11÷28,5 В (≤ 1,5 Вт) |
Выход электропитания для ПР-10.5 | 24 В (≤16 Вт) при питании от 220 В |
Средний срок службы | не менее 10 лет |
Диапазон рабочих температур | от -10°C до +55°C |
Допустимая относительная влажность | до 93% при 40°C |
Степень защиты оболочки | IP54 |
Климатическое исполнение | УХЛ 3.1. |
Масса | не более 1 кг |
Габариты, мм (ширина х высота х глубина) | 278х194х42 |
