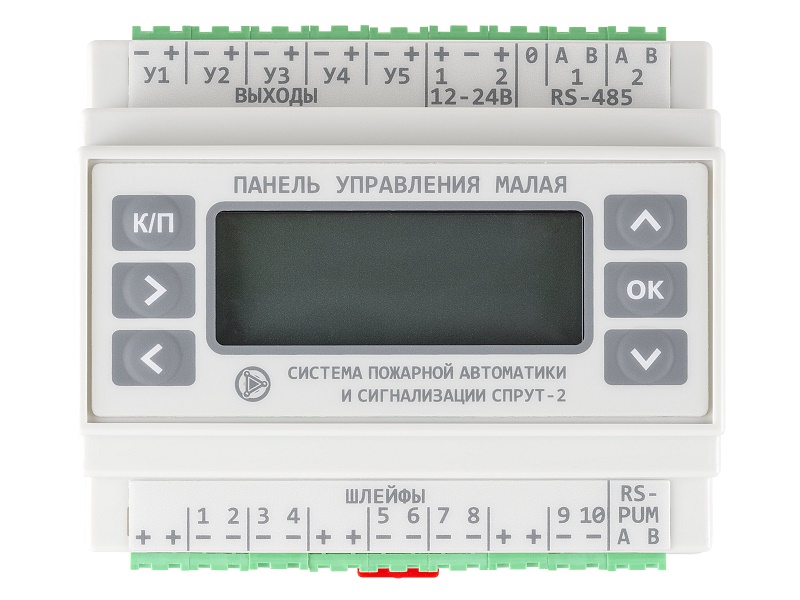

ПУМ (СП484)
Панель Управления Малая, ЖК дисплей, контроль 10 шлейфов и управление 5-ю устройствами питанием на 12-24В с контролем целостности цепи, возможность подключения одного ПР, два ввода питания =12-24В
Производитель: Плазма-Т
- Код:
- 00041092
- Базовая единица
- шт
Панель управления малая
Предназначена для:
- автоматического управления оборудованием пожаротушения (газового, порошкового, аэрозольного);
- автоматического управления дымоудалением и вентиляцией;
- автоматического управления оповещением;
- автоматического управления технологическим оборудованием;
- работы в качестве пожарной сигнализации с безадресными извещателями.
Обеспечивает контроль 10 шлейфов и управление 5 исполнительными устройствами на 12-24 В с контролем целостности цепи. Для расширения возможностей ПУМ по подключению внешнего оборудования можно использовать панель расширения ПР, обеспечивающую контроль дополнительно 10 шлейфов и управление дополнительно 5 исполнительными устройствами. К одной ПУМ по интерфейсу RS-PR можно подключить одну ПР.
Может работать как автономно, так и в составе Системы пожарной автоматики и сигнализации "СПРУТ-2". Для расширения возможностей системы допускается применять до 32 различных панелей управления ПУ/ПУ-PL/ПУМ/ПУМ-4.2 в одной Системе "СПРУТ-2". При этом управление подключенными устройствами может запускаться по сигналам от других ПУ/ПУМ.
Для ПУМ доступно исполнение НЗК и НРК, в котором любой выход управления может быть заменен на выход типа «сухой контакт» (нормально замкнутый или нормально разомкнутый).
Технические характеристики
Интерфейс RS-485 | |
Максимальное количество в сети | 32 |
Скорость обмена | 9600 бит/сек |
Дублирование | есть |
Гальваническая развязка | есть |
Интерфейс RS-PR | |
Максимальное количество ПР в сети | 1 |
Скорость обмена | 4800 бит/сек |
Количество шлейфов | 10 (20 шлейфов при использовании ПР) |
Контроль исправности шлейфов | на обрыв и короткое замыкание |
Напряжение питания шлейфов | 27 В |
Количество цепей управления устройствами | 5 (10 устройств при использовании ПР) |
Контроль исправности цепей управления | на обрыв и короткое замыкание |
Напряжение цепей управления | напряжение электропитания устройств равно напряжению питания ПУМ |
Ток цепей управления | до 2 А для каждой цепи управления, но не более 5 А для всех цепей |
Выходы «сухой контакт» | для ПУМ исполнений НЗК и НРК до ~250 В, 0,25 А |
Индикация | ЖКИ символьный |
Ограничение доступа пользователей | 10 паролей/3 уровня доступа |
Программирование параметров | c лицевой панели/по сети RS-485 |
Электропитание | 2 входа: =11÷28,5 В (≤ 5,0 Вт) |
Средний срок службы | не менее 10 лет |
Диапазон рабочих температур | от -10°C до +55°C |
Допустимая относительная влажность | до 93% при 40°C |
Степень защиты оболочки по ГОСТ 14254-80 | IP20 |
Климатическое исполнение | УХЛ 3.1. |
Масса | не более 0,35 кг |
Габариты, мм (ширина х высота х глубина) | 110х105х59 |
Установка | на DIN-рейку |
