СПРУТ-НС (RU)
Насосная станция предназначена для работы в установках автоматического водяного и пенного пожаротушения различных типов, в установках противопожарного водопровода, водоснабжения и повышения давления в зданиях любого назначения и в промышленности. Насосные установки представляют собой модульную насосную установку на основе насосных агрегатах КММ отечественного производителя НПО «КУРС»
Производитель: Плазма-Т
- Код:
- 00041098
- Базовая единица
- шт

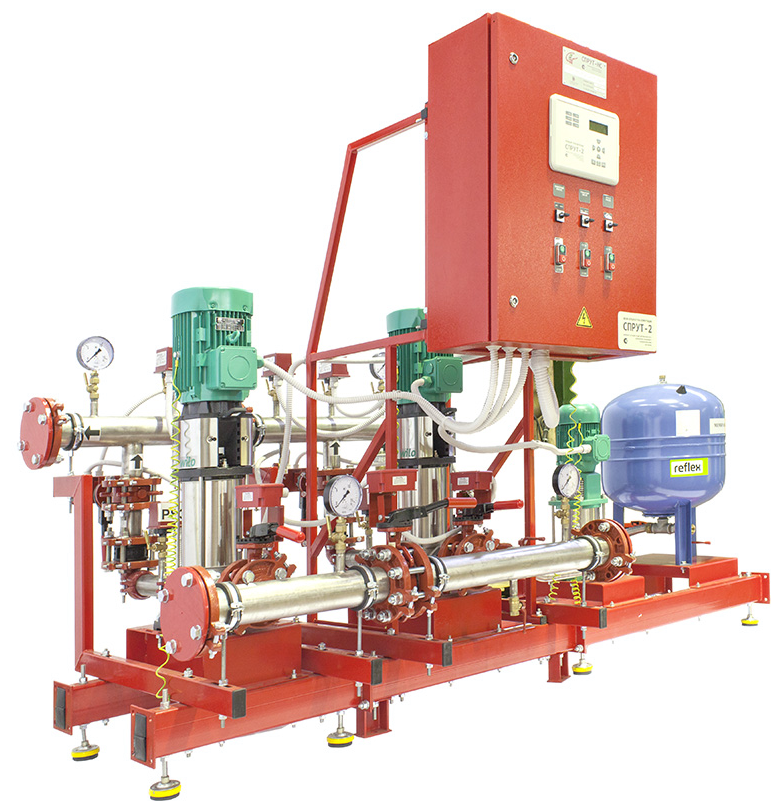

СПРУТ-НС Моноблочная автоматическая насосная установка
Моноблочные автоматические насосные установки «Спрут-НС (RU)» производятся на насосных агрегатах КММ отечественного производителя НПО «КУРС» (RU), что делает насосную установку практически полностью российской.
Для подбора исполнения шкафа управления предлагается программа «Конфигуратор».
Моноблочные насосные установки «Спрут-НС» предназначены для автоматических систем водяного и пенного пожаротушения, а также внутреннего противопожарного водопровода.
Моноблочные насосные установки производятся на основе автоматики «Спрут-2» и насосных агрегатов отечественного и зарубежного производства: «НПО Курс», «WILO», «Grundfos», «Ebara».
Моноблочная насосная установка «Спрут-НС» это установка повышения давления полностью укомплектованная запорной арматурой с автоматическим контролем открытого и закрытого положения запорного механизма (опция доступная при конфигурировании установки), показывающими манометрами, сигнализаторами давления, приборами автоматизации и силовым коммутационным оборудованием, датчиком защиты от сухого хода (опция). Установка поставляется налаженной, прошедшей приемосдаточные испытания, полностью собранной или разделенной на блоки (опция) позволяющие проносить ее в любой проем шириной не менее 850 мм.
Части, контактирующие с водой в «Спрут-НС» выполнены из коррозионностойкого материала.
Особенность данных установок является минимизация габаритных размеров за счет расположения аппаратуры управления непосредственно на насосных блоках. Такое расположение позволяет существенно уменьшить длину установки. Для насосных установок с вертикальными многоступенчатыми насосами выходной коллектор расположен выше всасывающего коллектора. Такое расположение позволяет минимизировать ширину установки.
Моноблочные насосные установки «Спрут-НС» выпускаются в двух исполнениях рассчитанные на рабочее давление 16 бар и 25 бар.
Установки «Спрут-НС» обеспечивают напор до 160 м, и до расход 1300 м3/ч.
Для удобства заноса установок на объект предусмотрена возможность разделения установки на отдельные блоки, с максимальной шириной блока 850мм, что в свою очередь позволяет занести установку в любое помещение насосной станции. Для сборки установки в единую моноблочную конструкцию не требуется привлечение высококвалифицированных специалистов, соединение блоков осуществляется при помощи болтовых соединений на раме основания моноблочной насосной установки и в местах присоединения разделительных затворов на коллекторах установки, а электротехническая часть соединяется при помощи электротехнического разъема.
В состав установки при необходимости может входить автоматический водопитатель (жокей насос) в комплекте с мембранным расширительным баком и аппаратурой управления данным насосом.
Технические характеристики
Параметр | Значение |
---|---|
Максимальная температура окружающей среды: | +40 °C |
Допустимая температура воды в системе: максимальная минимальная |
+70 °C 0 °C |
Максимально допустимое рабочее давление: на входе на выходе |
6 Атм. 16 Атм. |
Расход, напор | см. Приложение 1 |
Электропитание станции | 1 или 2 электроввода: 3~380В±10%,50±1 Гц |
Габаритные размеры и масса установки определяется программой «Конфигуратор» | https://www.grumant.ru/upload/Configurator.zip |
Степень защиты оболочками от воздействия окружающей среды: для насосов, не ниже для автоматики, не ниже для электросилового шкафа, не ниже |
IP54 IP44 IP54 |
Средний срок службы не менее | 10 лет |
