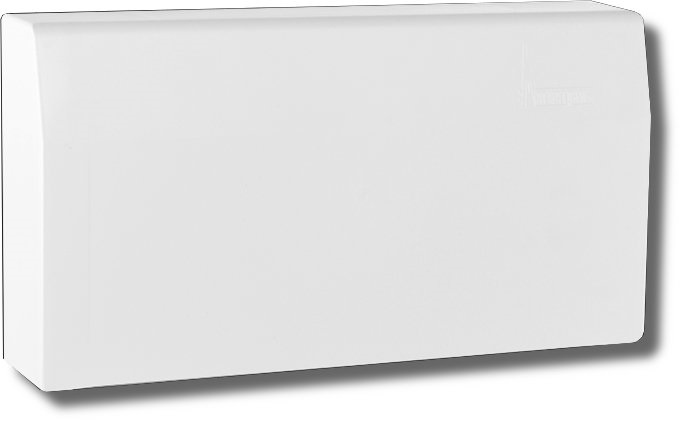

Гранд МАГИСТР СБ 24 (версия 3)
ППКОП 24 шлейфа, без клавиатуры, для работы в составе ППКУОП "МАГИСТРАТОР" (версия 3), RS-485, подключение модуля Ethernet (СА+LAN)
Производитель: Магистр
- Код:
- 00041185
- Базовая единица
- шт
9 947 руб.
ППКОП 24ШС без клавиатуры, для работы в составе ППКУОП "МАГИСТРАТОР" (версия 3)
- Напряжение шлейфа 17...20В
- Ток в шлейфе сигнализации в дежурном режиме 1,5 мА
- RS-485, подключение модуля Ethernet (СА+LAN), 3 переключаемых выхода типа «сухие контакты», 4 выхода типа «открытый коллектор»
- Напряжение питания 220 В, ток потребления 0,24 А

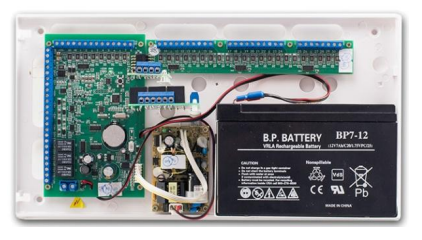

- Под аккумуляторную батарею 12 В / 7 Ач
- Диапазон рабочих температур -30...+55°С
- Габаритные размеры системного блока 345х180х90 мм
Технические характеристики
Количество ШС | 24 |
Количество разделов | 4 |
Способ управления режимами работы | кнопка; ключ ТМ |
Внешние интерфейсы для обмена, программирования и управления | RS-485; Ethernet |
Длительность звучания выносного звукового оповещателя, мин | программируется |
Напряжение на клеммах для подключения ШС, В: | |
- в дежурном режиме | 17 |
- при разомкнутом состоянии ШС | 20 |
Ток ШС в дежурном режиме, мА | 2 |
Номинальное сопротивление выносного резистора, кОм | 7.5 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более | 220 |
Параметры информационных выходов: | |
- кол-во выходов типа "Открытый коллектор" | 4 |
- кол-во выходов типа "Сухой контакт" | 3 |
Максимально допустимые токи и напряжения: | |
- на выходе "звуковой оповещатель" | - |
- на выходе "световой оповещатель" | - |
- выход для питания извещателей | 12В/1.2А |
- релейного выхода | 24В/2А |
Напряжение питания, B: | |
- от сети переменного тока | 130…280 |
- от внешнего источника питания | - |
- от дополнительного источника | 12 |
Ток потребления, мА: | |
- при питании от внешнего источника питания | - |
- при питании от дополнительного источника питания | - |
- при питании от встроенного аккумулятора, мА | 240 |
Потребляемая мощность: | |
- от сети переменного тока | - |
Кол-во устанавливаемых аккумуляторов | 1 |
Емкость аккумулятора, Ач | 7 |
Материал корпуса | Пластик |
Степень защиты | - |
Диапазон рабочих температур, °С | -30…+55 |
Габаритные размеры, мм | 345х180х90 |
