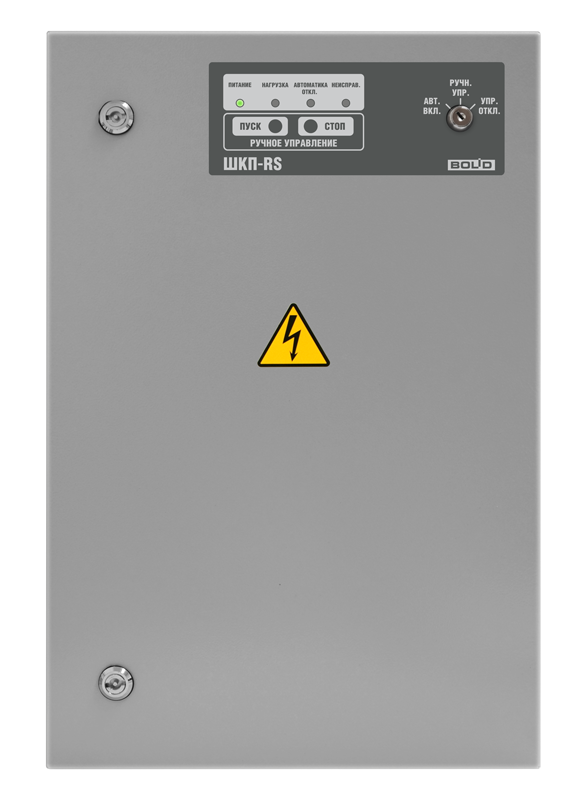

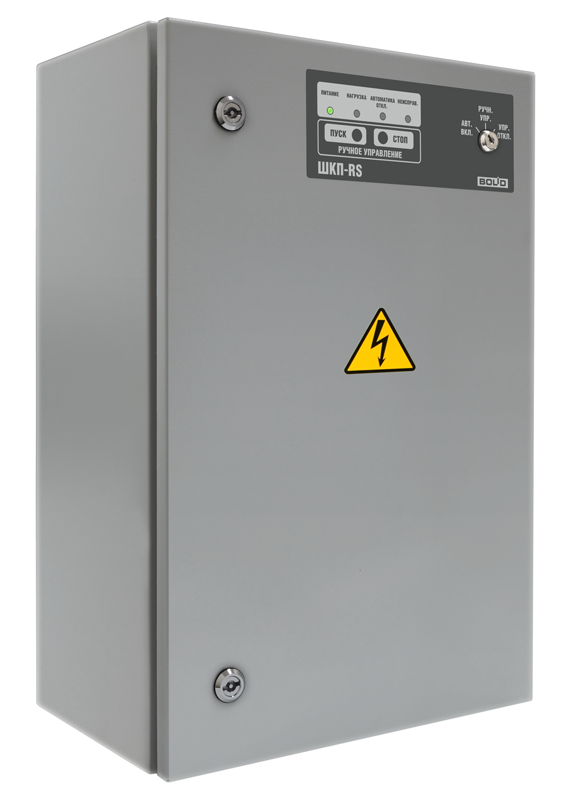

ШКП-4RS (М)
Блок контрольно-пусковой для управления вентиляторами, исполнительными устройствами напряжением до 380В, мощностью до 4 кВт, автоматический выключатель без теплозащиты, возможность контроля до 7 технологических шлейфов, два интерфейса RS485, защита оболочки - IP54
Производитель: Болид
- Код:
- 00041195
- Артикул
- 1-555-384-505
- Базовая единица
- шт
30 213 руб.
Блоки контрольно-пусковые ШКП-RS (М)
Предназначены для:
- управления исполнительными устройствами (двигателями вентиляторов и т.п.) и средствами пожарной автоматики в системах противодымной вентиляции
- управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения
- формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности
- контроля 7 входов технологической сигнализации
Особенности:
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
- Плавный запуск и останов электродвигателей от 4 до 30 кВт (ШКП-30RS c УПП ) от 30 до 110кВт (ШКП-110RS с УПП) от 110 до 250 кВт с возможность ограничения пусковых токов (ШКП-250RS с УПП)
- 2 контролируемых выхода 24VDC
- Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
- Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)
Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
---|---|
Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП |
Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1) Гц |
Автоматический выключатель | без теплового расцепителя |
Готовность к работе после включения питания | не более 5 с |
Рабочий диапазон температур | от -30 до +50 °C |
Относительная влажность | до 98% при +25 °C |
Средний срок службы | 10 лет |
Тип монтажа | настенный навесной |
Потребляемая мощность, Вт | 30 |
Номинальный коммутируемый ток, А | 10 |
Мощность управляемого двигателя, кВт | 4 |
Степень защиты корпуса | IP54 |
Габаритные размеры, мм | 600x400x240 |
Масса прибора, кг | 20 |
