Блок контрольно-пусковой для управления вентиляторами, исполнительными устройствами напряжением до 380В, мощностью до 10 кВт, автоматический выключатель без теплозащиты, возможность контроля до 7 технологических шлейфов, два интерфейса RS485, защита оболочки - IP54

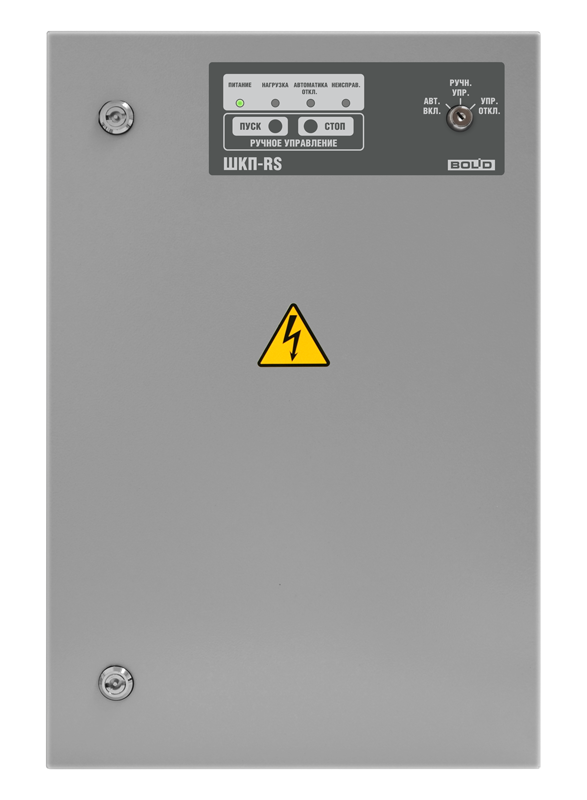

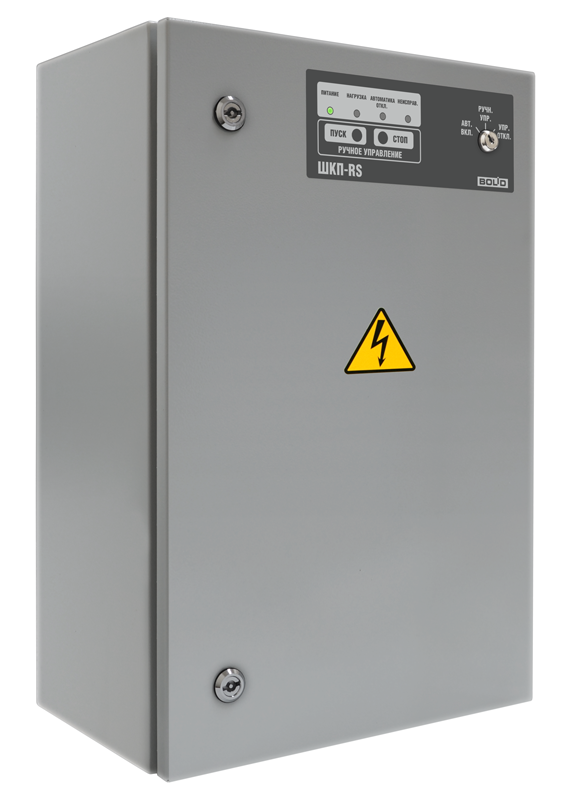

ШКП-10RS (М)

Блок контрольно-пусковой для управления вентиляторами, исполнительными устройствами напряжением до 380В, мощностью до 10 кВт, автоматический выключатель без теплозащиты, возможность контроля до 7 технологических шлейфов, два интерфейса RS485, защита оболочки - IP54

Производитель: Болид

Код:
00041196
Артикул
1-555-384-502
Базовая единица
шт
31 319 руб.

Блоки контрольно-пусковые ШКП-RS (М)

Предназначены для:

  • управления исполнительными устройствами (двигателями вентиляторов и т.п.) и средствами пожарной автоматики в системах противодымной вентиляции
  • управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения
  • формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности
  • контроля 7 входов технологической сигнализации

Особенности:

  • Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
  • Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
  • Контроль исправности цепей управления двигателем
  • Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
  • Плавный запуск и останов электродвигателей от 4 до 30 кВт (ШКП-30RS c УПП ) от 30 до 110кВт (ШКП-110RS с УПП) от 110 до 250 кВт с возможность ограничения пусковых токов (ШКП-250RS с УПП)
  • 2 контролируемых выхода 24VDC
  • Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
  • Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Световая индикация 4 одноцветных индикатора для отображения состояния ШКП
Питание прибора от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1) Гц
Автоматический выключатель без теплового расцепителя
Готовность к работе после включения питания не более 5 с
Рабочий диапазон температур от -30 до +50 °C
Относительная влажность до 98% при +25 °C
Средний срок службы 10 лет
Тип монтажа настенный навесной
Потребляемая мощность, Вт 30
Номинальный коммутируемый ток, А 25
Мощность управляемого двигателя, кВт 10
Степень защиты корпуса IP54
Габаритные размеры, мм 600x400x240
Масса прибора, кг 20
