A9F93125

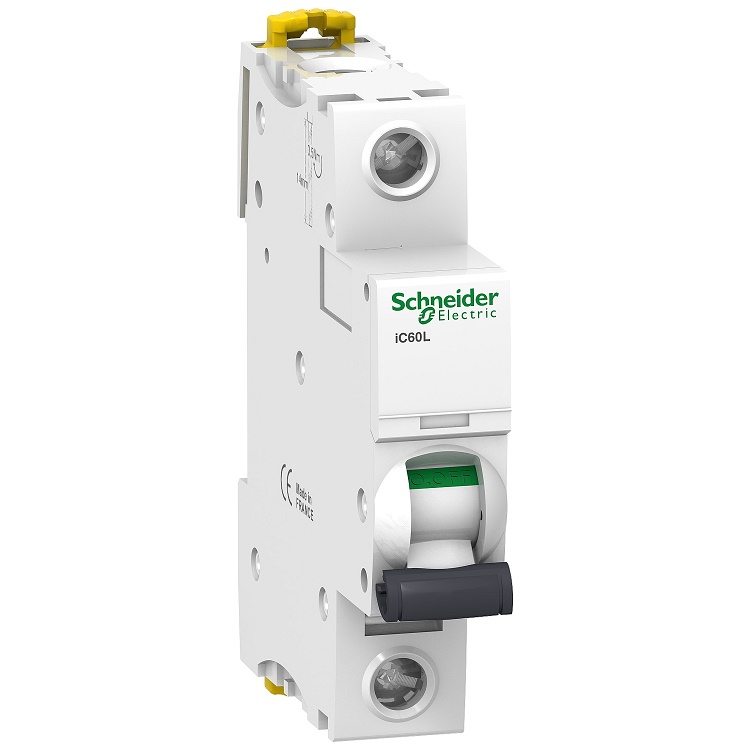

Автоматический выключатель 1P 25A B iC60L 15кА
Производитель: Прочие Производители
- Код:
- 00041516
- Базовая единица
- шт
4 363.70 руб.
Автоматический выключатель iC60L B 25A 1P
- [In] номинальный ток: 25А
- Код кривой: B
- Количество полюсов: 1
Технические характеристики
| Основные характеристики | |
| Область применения | Распределение |
| Серия | Acti 9 |
| Наименование продукта | Acti 9 iC60 |
| Тип продукта | Автоматический выключатель |
| Краткое название устройства | IC60L |
| Описание полюсов | 1P |
| Число защищенных полюсов | 1 |
| [In] номинальный ток | 25 А |
| Тип сети |
Постоянный ток Переменный ток |
| Технология расцепителя | Термомагнитный |
| Обозначение кривой | B |
| Отключающая способность |
15000 А Icn в 230 В переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1 50 кА Icu в 100 ... 133 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 70 кА Icu в 12...60 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в 60...72 В постоянный ток в соответствии с EN/IEC 60947-2 25 кА Icu в 12...60 В постоянный ток в соответствии с EN/IEC 60947-2 25 кА Icu в 220...240 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| Категория применения |
Категория А в соответствии с EN 60947-2 Категория А в соответствии с IEC 60947-2 |
| Соответствие требованиям по изоляции |
Да в соответствии с EN 60898-1 Да в соответствии с EN 60947-2 Да в соответствии с IEC 60898-1 Да в соответствии с IEC 60947-2 |
| Стандарты |
IEC 60898-1 IEC 60947-2 EN 60947-2 EN 60898-1 |
| Дополнительные характеристики | |
| Частота сети | 50/60 Гц |
| Предел электромагнитного отключения | 4 x In +/- 20 % |
| Номинальная рабочая отключающая способность |
12,5 кА 50 % в соответствии с EN 60947-2 - 220...240 В переменный ток 50/60 Гц 12,5 кА 50 % в соответствии с IEC 60947-2 - 220...240 В переменный ток 50/60 Гц 35 кА 50 % в соответствии с EN 60947-2 - 12...60 В переменный ток 50/60 Гц 35 кА 50 % в соответствии с IEC 60947-2 - 12...60 В переменный ток 50/60 Гц 25 кА 50 % в соответствии с EN 60947-2 - 100 ... 133 В переменный ток 50/60 Гц 25 кА 50 % в соответствии с IEC 60947-2 - 100 ... 133 В переменный ток 50/60 Гц 7500 А 50 % в соответствии с EN 60898-1 - 230 В переменный ток 50/60 Гц 7500 А 50 % в соответствии с IEC 60898-1 - 230 В переменный ток 50/60 Гц 20 кА 100 % в соответствии с EN 60947-2 - 72 V постоянный ток 20 кА 100 % в соответствии с IEC 60947-2 - 72 V постоянный ток 25 кА 100 % в соответствии с EN 60947-2 - 12...60 В постоянный ток 25 кА 100 % в соответствии с IEC 60947-2 - 12...60 В постоянный ток |
| Класс ограничения |
3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1 |
| [Ui] номинальное напряжение изоляции |
500 В переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| [Up] номинальное импульсное выдерживаемое на |
6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
| Индикатор положения контакта | Да |
| Тип управления | Рычаг управления |
| Индикатор наличия напряжения | Индикатор срабатывания |
| Исполнение монтажа | Стационарный |
| Монтажная опора | DIN-рейка |
| Совместимость распределительного блока с г | Верхняя или нижняя: Да |
| Шаг 9 мм | 2 |
| высота | 85 мм |
| Ширина | 18 мм |
| глубина | 78,5 мм |
| Вес нетто | 0,215 кг |
| Цвет | Белый |
| Механическая износостойкость | 20000 циклы |
| Электрическая износостойкость | 10000 циклы |
| Соединения – клеммы |
Единая клемма (Верхняя или нижняя) 1…25 мм² жесткий Единая клемма (Верхняя или нижняя) 1…16 мм² гибкий |
| Длина зачистки проводов | 14 мм для Верхняя или нижняя соединение |
| Момент затяжки | 2 Н·м Верхняя или нижняя |
| Защита от замыкания на землю | Без |
| Условия эксплуатации | |
| Степень защиты IP |
IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529 |
| Степень загрязнения |
3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 |
| Категория перенапряжения | IV |
| Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-1 |
| Относительная влажность | 95 % в 55 °C |
| Высота над уровнем моря | 0...2000 м |
| Температура окружающей среды | -35…70 °C |
| Температура окружающей среды при хранении | -40…85 °C |
