УКПЗА v1
Устройство контроля положения запорной арматуры, выход - два "сухих" контакта, коммутируемый ток до 100мА при напряжении до 230 В, U пит 9-30 В
Производитель: Спецавтоматика Бийск
- Код:
- 00041912
- Базовая единица
- шт

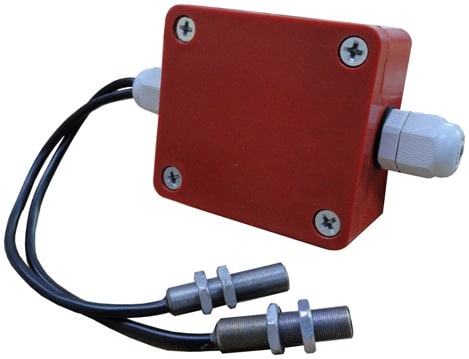

Устройство контроля положения запорной арматуры
Устройство контроля положения запорной арматуры УКПЗА предназначено для контроля положения (состояния «Закрыто» / «Открыто») запорного органа дисковых затворов в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения.
Преимущества
- Позволяет легко установить его на затвор, уже смонтированный на трубопроводе, обеспечить высокую точность и надежность определения положения задвижки;
- Для внешних подключений предусмотрена соединительная коробка с гермовводами и соединительными клеммами.

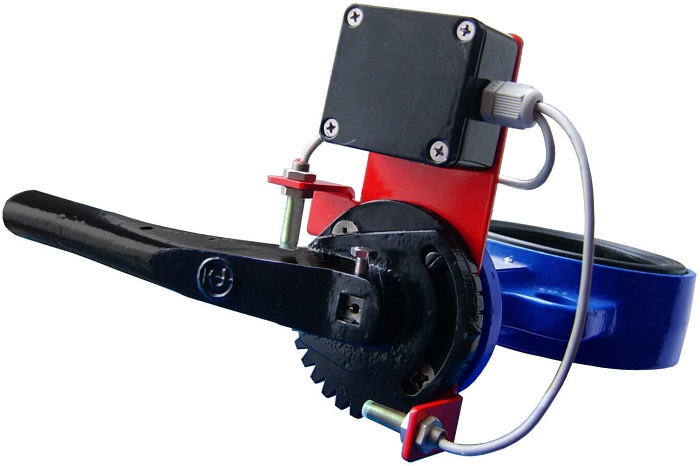

Для установки Устройства контроля положения на затвор существует несколько вариантов кронштейнов, которые различаются установочным размером. При заказе оборудования необходимо уточнить какой тип кронштейна подойдет к вашему затвору.
Технические характеристики
| Напряжение питания: | 9 – 30 В |
| Потребляемый ток: | не более 0,05 А |
| Выход трансляции состояния: |

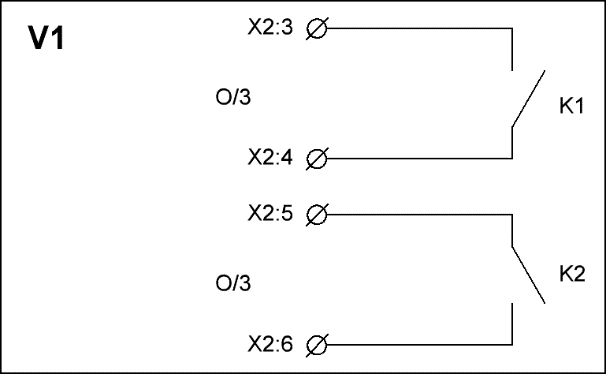

«сухие контакты» реле (2 реле с нормально-открытыми контактами): Неисправность (K1 – замкнуто, К2 – замкнуто); Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто); Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто); Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто). |
| Подключение: |
в шлейф прибора приёмно-контрольного; в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа; к контроллеру, имеющему аналоговые или дискретные входы. |
| Дополнительно: | *состояние входов зависит от расположения датчиков устройства на кронштейне и положения ручки затвора, устанавливается потребителем. |
