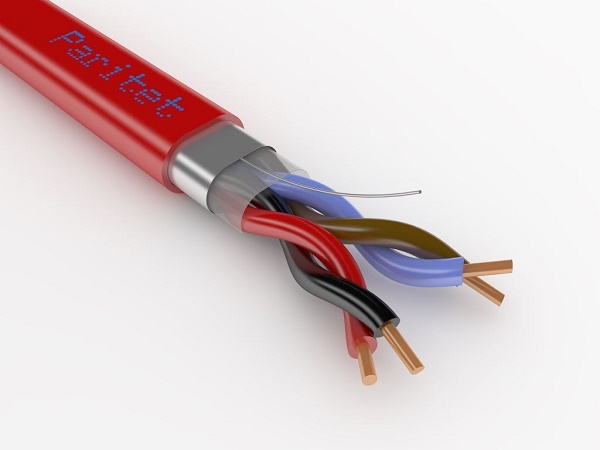

КСВЭВнг(А)-LS 1х2х0,97
Кабель для монтажа систем сигнализации
Кабель парной скрутки с однопроволочными медными жилами, экранированный, (красный)

КСВЭВнг(А)-LS 1х2х0,97

Кабель парной скрутки с однопроволочными медными жилами, экранированный, (красный)

Производитель: Паритет

Код:
00042241
Артикул
102084
Базовая единица
м
50.07 руб.

Кабель парной скрутки КСВЭВнг(А)-LS 1х2х0,97 имеет 2 жил диаметром 0,97мм (сечением 0,75 мм.кв.). Предназначен для групповой внутренней стационарной прокладки в условиях повышенного уровня электромагнитных шумов и помех, относительной влажности воздуха до 98% при температуре до 35С

НАЗНАЧЕНИЕ:

Для систем сигнализации, контроля доступа, управления, сбора данных. Для групповой прокладки в зданиях с массовым пребыванием людей. Напряжение: до 300 В переменного тока частотой 10 кГц.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газоведением
  • Сердечник - парная скрутка
  • Экран – алюмополимерная лента
  • Контактная жила – медная лужёная однопроволочная
  • Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газоведением

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 2
  • Диаметр жилы, мм -  0.97
  • Число и диаметр проволок - 1х0.97
  • Сечение жилы, мм2- 0.7
  • Диаметр по изоляции, мм - 1.77
  • Диаметр кабеля, мм - 5.3
  • Масса 1 км кабеля, кг - 38.8
  • Объем горючей массы, л/км - 14.1
  • Объем 1 км кабеля, м3 - 0.063
  • Бухтовка, м - 200
  • Тип упаковки - Бухта

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по ГОСТ 31565-2012 - П1б.8.2.2.2
  • Кабели не распространяют горение при групповой прокладке
  • Пониженное дымо- и газовыделение при горении и тлении кабеля
  • Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 30

Технические характеристики

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил:

Параметр 0,97 мм
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у неэкранированных кабелей) 110
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей), для однопарных кабелей 200
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-экран" у экранированных кабелей), для однопарных кабелей 350
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей), для двухпарных кабелей 140
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-экран" у экранированных кабелей), для двухпарных кабелей 230

Индуктивность рабочей цепи "жила-жила" на длине 1 км в кабелях парной скрутки не более 0,90 мГн

Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 50 МОм

Все значения приведены с пересчетом на темпетуру 20°С
