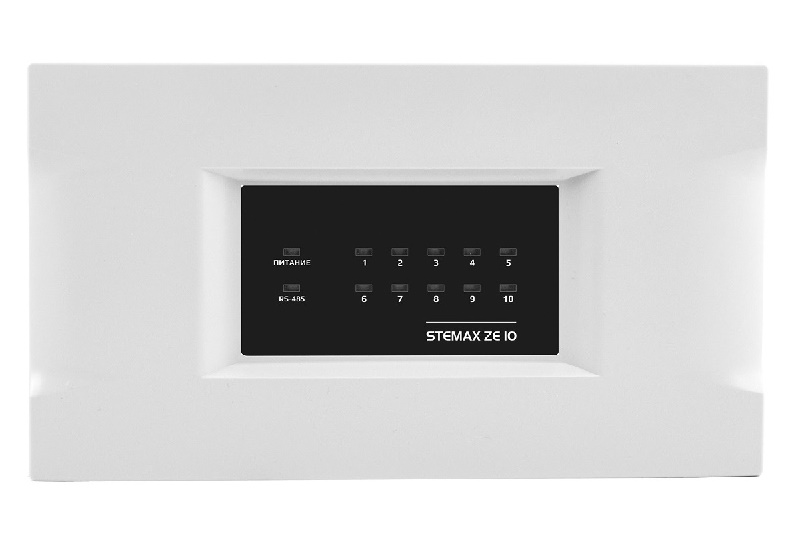

STEMAX ZE10
Интерфейсные устройства
Сетевая контрольная панель, 10 охранных ШС, 3 выхода ОК («Режим», «Неисправность», «Сирена»), порт ТouchМemory, вход внешнего питания 12В. Подключение к контроллерам STEMAX MX840, STEMAXMX820, STEMAX MX810, Мираж-GSM-M8-04, Мираж-GSM-M8-03 по интерфейсу RS-485.

STEMAX ZE10

Сетевая контрольная панель, 10 охранных ШС, 3 выхода ОК («Режим», «Неисправность», «Сирена»), порт ТouchМemory, вход внешнего питания 12В. Подключение к контроллерам STEMAX MX840, STEMAXMX820, STEMAX MX810, Мираж-GSM-M8-04, Мираж-GSM-M8-03 по интерфейсу RS-485.

Производитель: Стелс НПП

Код:
00042273
Базовая единица
шт
3 800 руб.

Сетевая контрольная панель для расширения функциональности базовых контроллеров
Панель версии r2 используется с контроллерами STEMAX MX840, STEMAX MX810/MX820, Мираж-GSM-M8-03/M8-04

Предназначена для контроля охранных шлейфов сигнализации с передачей извещений базовому контроллеру. Устройство может применяться при оборудовании крупных объектов и групп объектов. В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485. При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования.

STEMAX ZE10 версии r2 может применяться в качестве самостоятельного приемно-контрольного прибора.

  • 10 собственных охранных шлейфов сигнализации
  • 3 выхода управления типа «открытый коллектор»
  • Порт Тouch Мemory для управления режимом охраны
  • Вход внешнего питания 12 В

Шлейфы и разделы

  • 10 охранных шлейфов сигнализации.
  • Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
  • К контроллеру STEMAX MX840 можно подключить до 15 панелей, что в сумме дает 158 ШС.

Сервисные возможности

  • Дистанционная и локальная настройка устройства через базовый контроллер.
  • Дистанционная и локальная замена ПО устройства через базовый контроллер.
  • Изменение сетевого адреса на интерфейсе RS-485 в ручном режиме.
  • Сохранение информации в журнале событий.
  • Крепление на саморезы.

Выходы управления

  • Управление исполнительными устройствами и средствами автоматики с помощью трех выходов типа «открытый коллектор» на основе различных тактик, выбираемых пользователем.
  • 8 тактик управления цепями звуковой и световой сигнализации.
  • Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
  • Настройка звукового оповещения для выходов типа «открытый коллектор» во время задержки на вход и на выход.

Управление режимом работы

  • Мобильное приложение Stemaх.
  • Устройства, подключаемые по интерфейсу Touch Memory (считыватели TM, кодовые панели, скрытые выключатели). Поддерживаются электронные ключи TM и Proximity-карты с шифрованием и защитой от клонирования.

Питание

  • Вход питания от внешнего бесперебойного источника напряжением 12 В.

Технические характеристики:

Количество контролируемых ШС 10
Тип контролируемых ШС Охранные, технологические
Напряжение питания ШС 4 В
Номинальное сопротивление оконечного резистора ШС 5,6 кОм
Количество выходов управления типа «открытый коллектор» 3
Максимальный суммарный ток нагрузки выхода "+12 В" 400 мА
Интерфейс связи RS-485
Номинальное напряжение питания панели 12 В
Ток потребления в дежурном режиме без учета внешней нагрузки 50 мА
Диапазон рабочих температур от –40 до +55 °С
Габаритные размеры корпуса 210 × 118 × 44 мм
Степень защиты корпуса IP30
