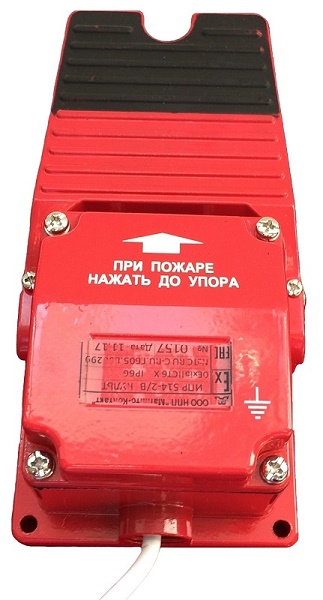

ИПР 514-2 «Культ» (с ивс-2)
Извещатель пожарный ручной, металл. педаль 10-72В, IP41
Производитель: Магнито-Контакт
- Код:
- 00042531
- Базовая единица
- шт
Ручной магнитоконтактный, питаемый по шлейфу, неадресный, восстанавливаемый пожарный извещатель, предназначен для круглосуточной работы с целью передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Электрическое питание извещателя и передача дискретного выходного электрического сигнала "Пожар" на пожарную или охранно-пожарную приёмно-контрольную аппаратуру осуществляется по двухпроводной электрической соединительной линии.
- Для работы с величиной тока короткого замыкания не более 20 мА.
- Подключение извещателя в шлейф осуществляется параллельно.
- При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется.
- При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.
Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012).
Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 70-98, НПБ 76-98.
Технические характеристики
| Включение извещателя осуществляется приложением усилия к приводному элементу не менее 15 Н | |
| Величина тока потребления извещателя от шлейфа пожарной сигнализации (выход "шлейф") в дежурном режиме | не более 50 мкА |
| Ток потребляемый выносным индикатором ИВС-2 | не более 60 мкА |
| Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 20 мА | не более 5,2 В |
| Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА | не менее 3,9 В |
| Напряжение питания от шлейфа пожарной сигнализации (выход "шлейф") | в диапазоне от 10 до 30 В |
| Габаритные размеры извещателя | 205 х 100 х 75 мм |
| Масса извещателя | не более 950 г |
| Условия эксплуатации | окружающий воздух с относительной влажностью до 93% при температуре 40 °С и с температурой от -40°С до +60°С |
| Степень защиты извещателя, обеспечиваемая оболочкой по ГОСТ 14254 | IP41 |
