МППУ АСР
Модуль подключения приборов учёта адресного счётчика расхода
Производитель: Болид
- Код:
- 00042734
- Артикул
- 1-619-668-007
- Базовая единица
- шт
Модуль «МППУ АСР» предназначен для подключения счётчиков с импульсным выходом к адресным регистраторам импульсов «С2000-АСР2» и «С2000-АСР8».

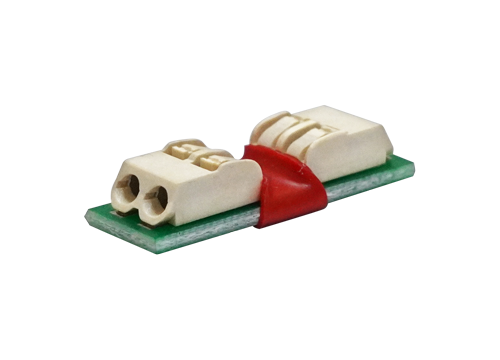

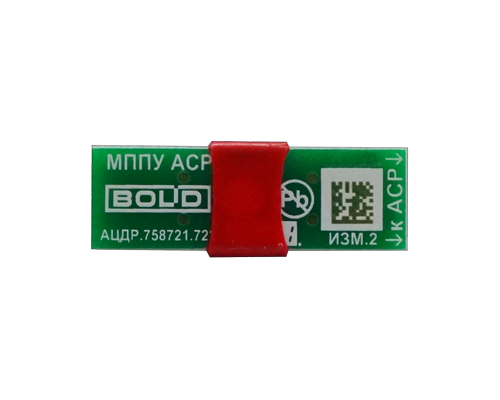

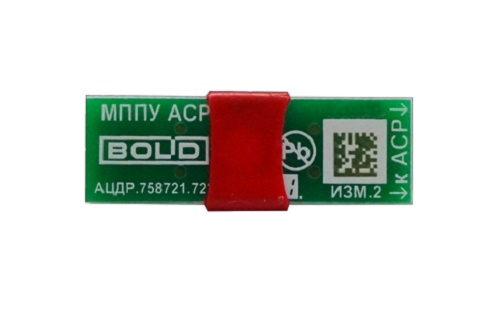

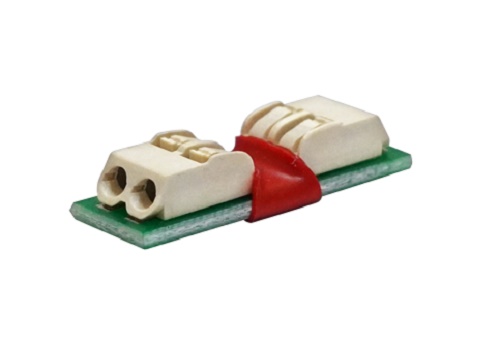

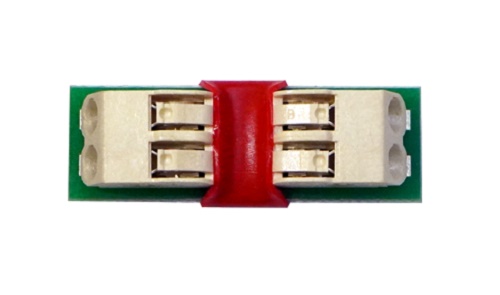

Представляет собой электронную плату, на которой реализованы электрическая схема подключения регистраторов «С2000-АСР2/АСР8» к счётчикам с импульсным выходом и разъемы для данного подключения. Призван упростить труд монтажников при подключении счетчиков с импульсным выходом без цепи NAMUR к регистраторам «С2000-АСР2/АСР8». Процесс подключения сводится к коммутации четырех проводов в клеммы модуля с соблюдением направленности и полярности. Рекомендуемый способ установки – в коммутационной коробке с соответствующим классом защиты.
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Сечение проводов для подключения | 0,2...0,75 мм² |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
| Степень защиты оболочки | IP20 |
| Климатическое исполнение по ГОСТ 15150-69 | О3 |
| Диапазон рабочих температур | от минус 45 до + 85 °С |
| Относительная влажность воздуха | до 93 % при +40 °C |
| Масса МППУ | не более 2,5 г |
| Габаритные размеры | 40×10×7 мм |
| Средний срок службы | 10 лет |
