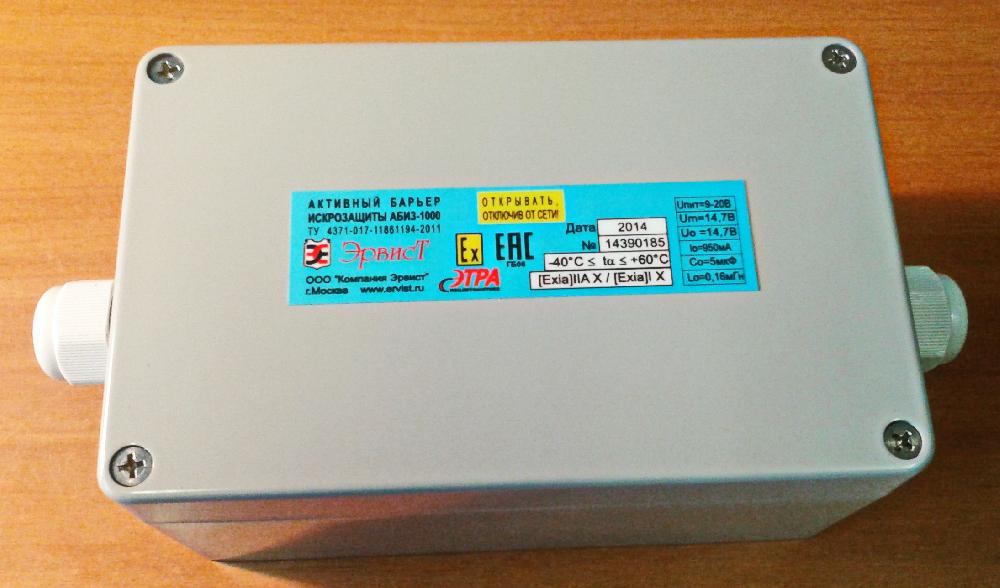

![Барьер искрозащиты, один канал, Uпит. 12-14 В, Uo 14,7 В, Iнагр. 950мА, Tокр. среды -40°…+60°С, [Exia]IIА/[Exia]I, IP54](/upload/iblock/069/qvzta07i3ji1v0u11rs115zie6emt5qc/abiz160.jpg "АБИЗ-1000 - Барьер искрозащиты, один канал, Uпит. 12-14 В, Uo 14,7 В, Iнагр. 950мА, Tокр. среды -40°…+60°С, [Exia]IIА/[Exia]I, IP54")
АБИЗ-1000
Барьер искрозащиты, один канал, Uпит. 12-14 В, Uo 14,7 В, Iнагр. 950мА, Tокр. среды -40°…+60°С, [Exia]IIА/[Exia]I, IP54
Производитель: ЭТРА-Спецавтоматика
- Код:
- 00042748
- Базовая единица
- шт
Барьер АБИЗ-1000 предназначен для обеспечения взрывозащиты электрических цепей устройств, размещаемых во взрывоопасных зонах.
Относится к связанному электрооборудованию групп II и I по ГОСТ 31610.0- 2014 и предназначены для применения вне взрывоопасных зон.
Представляют собой единый неразборный блок, залитый компаундом и помещённый в металлический корпус. При попадании высокого напряжения в искробезопасные цепи (идущие от ПКП или ИЭ к барьеру) барьер обеспечивает перегорание встроенного предохранителя и тем самым отключает защищаемую цепь от опасного напряжения. Защита от превышения тока в искрозащитной цепи обеспечивается утроением ячейки активной токовой защиты.
Технические характеристики
| Маркировка взрывозащиты | [Ex ib Gb]IIC / [Ex ib Mb]I |
| Максимальное рабочее напряжение, В | 13,3 |
| Максимальное входное переменное напряжение (Um), В | 250 |
| Максимальное выходное напряжение барьера (Uo), В | 14,5 |
| Максимальный выходной ток барьера (Io), А | 1,0 |
| Максимальный рабочий ток, А | 0,9 |
| Максимальная внешняя ёмкость (Со), мкФ | 0,5 |
| Максимальная внешняя индуктивность (Lo), мкГн | 4 |
| Степень защиты оболочкой | IP54 |
| Габаритные размеры барьера, мм, не более ДхШхВ | 160 х 100 х 80 |
| Температура окружающего воздуха, °С | от -40 до +60 |
