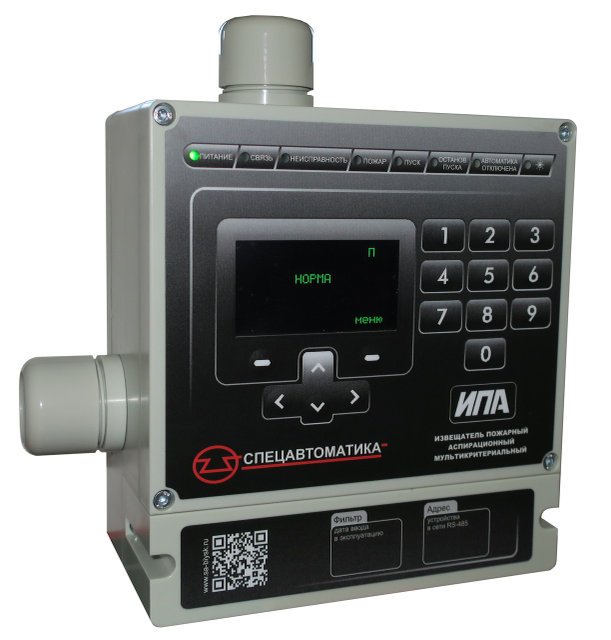

ИПА v5 (ИП-212-5)
Извещатель дымовой аспирационный, лазерная дымовая камера, цифровой дисплей, клавиатура
Производитель: Спецавтоматика Бийск
- Код:
- 00042787
- Базовая единица
- шт
Извещатель пожарный аспирационный ИПА предназначен для защиты объектов от пожаров и управления автоматическими средствами пожаротушения. Принцип работы основан на активном отборе воздуха через систему труб с отверстиями, расположенную защищаемой зоне, анализа концентрации угарного газа, температуры, концентрации дыма и формирование извещений во внешние цепи сигналов «Дежурный режим», «Пожар 1», «Пожар 2», «Пуск», «Останов пуска», «Неисправность». ИПА относится к аспирационным извещателям с выбираемым классом чувствительности согласно п. 4.10.1.2 ГОСТ Р 53325-2012. В извещателе используется лазерная дымовая камера, обеспечивающая высокую чувствительность, что позволяет увеличить количество заборных отверстий для классов, А и В и защитить большую площадь. ИПА v5 полностью заменяет ИПА v4, схемы подключения к оборудованию ИПА v5 полностью идентичны схемам для ИПА v4.
Класс чувствительности извещателя по обнаружительной способности обеспечивается мультикритериальным контролем трех информативных каналов — оптической плотности газовоздушной смеси, температуры, концентрации газа. Фактор оптической плотности газовоздушной смеси при формировании извещений является профилирующим фактором. Класс чувствительности по времени транспортирования обеспечивается соблюдением требований к монтажу воздухозаборного трубопровода и выбором скорости аспиратора с учетом длины воздухозаборного трубопровода.
Преимущества
- Раннее обнаружение: обнаружение очага возгорания и запуск системы пожаротушения в несколько раз быстрее, чем у традиционных извещателей.
- Обнаружение возгорания в сложных условиях, при большой высоте помещений до 30 м. Длина воздухопровода до 100 м для класса, А и до 200 м для класса С, возможность U-образного разветвление трубы с общей длиной до 400 м.
- Светодиодные индикаторы, графический экран и клавиатура обеспечивают высокую информативность отображаемой информации, облегчая настройку во время пусконаладочных работ и эксплуатации.
- Извещатель контролирует состояние трубопроводной системы и загрязнение фильтра.
- Широкий диапазон питающего напряжения и регулируемая скорость аспиратора позволяют выбрать оптимальный режим и уменьшить токопотребление.
- Возможность программирования задержки запуска аспиратора позволяет исключить перегрузки по питанию.
- Формирование команд управления во внешние цепи осуществляется с помощью контактов реле, транзисторных ключей и интерфейса RS-485 по протоколу MODBUS RTU.
- Удаленный контроль параметров извещателя через компьютер с помощью программы «Конфигурирование и мониторинг ИПА».
- Встроенные гермовводы для подключения трубопровода, клипсы и наклейки с калиброванными отверстиями для воздухозаборных отверстий, капилляры для скрытой защиты помещений и защиты труднодоступных мест.
- Фильтр на заборные отверстия позволяет увеличить период обслуживания трубопроводной системы извещателя.
- Возможность управления двумя шаровыми кранами с электроприводами с контролем целостности цепи.
Наименование | Значение |
---|---|
Характеристики питающей сети | |
Напряжение питания | 19 ÷ 60 В постоянного тока |
Потребляемый ток (при питании 24 В) | |
с выключенным аспиратором (сброс) | 45 мА |
на 1-ой скорости аспиратора | 160 мА |
на 2-ой скорости аспиратора | 230 мА |
на 3-ей скорости аспиратора | 370 мА |
в момент запуска аспиратора | до 600 мА (в течение 2 сек.) |
Электрические характеристики входов/выходов | |
Внутреннее сопротивление входа ШС | 51 кОм |
Напряжение управления входа ШС | 10,2 ÷ 60 В |
Выходы К1, К2, К3, К4 | |
тип | сигнальные реле, нормально открытые (при выключенном питании), гальванически развязанные |
назначение |
К1 – программируемое К2 – программируемое К3 – программируемое K4 – сервисное, сигнал «Необходимость обслуживания» |
сопротивление в замкнутом состоянии | не более 35 Ом |
максимальный коммутируемый ток | 100 мА (при переменном напряжении до 150 В, постоянном напряжении до 200 В) |
Выход К5 | |
тип | силовое реле, перекидной контакт |
назначение | программируемое (по умолчанию сигнал «Пуск») |
максимальный коммутируемый ток | 3 А (при переменном напряжении до 250 В, постоянном напряжении до 60 В) |
Выходы «кран\клапан» | |
тип | выходы для управления одним или двумя шаровыми кранами с электроприводом |
характеристики электроприводов подключаемых шаровых кранов | ток потребления не более 1 А, напряжение питания 10,2 ÷ 52 В |
Вход RS-485 | Гальванически развязан |
Характеристики аспирационной системы | |
Максимальная длина воздухозаборного трубопровода (для разветвлённой системы – максимальная длина от извещателя до конца ветки) | |
1-ая скорость аспиратора (типовое значение разрежения 156 Па) Класс чувствительности А Класс чувствительности B Класс чувствительности C |
до 30 м до 60 м до 90 м |
2-ая скорость аспиратора (типовое значение разрежения 284 Па) Класс чувствительности А Класс чувствительности B Класс чувствительности C |
до 60 м до 100 м до 150 м |
3-я скорость аспиратора (типовое значение разрежения 372 Па) Класс чувствительности А Класс чувствительности B Класс чувствительности C |
до 100 м до 180 м до 200 м |
Для разветвлённой системы общая длина воздухопровода до 400 м | |
Количество воздухозаборных отверстий для класса А | 1-24 шт |
Количество воздухозаборных отверстий для класса B | 1-36 шт |
Количество воздухозаборных отверстий для класса С | 2-36 шт |
Рекомендуемый тип труб | гладкие ПВХ трубы |
Характеристики контролируемых параметров | |
Оптическая плотность газовоздушной смеси | от 0,00001 до 0,09 дБ/м |
Концентрация угарного газа в газовоздушной смеси | от 1 до 600 ppm |
Температура газовоздушной смеси | от минус 10 до плюс 55ºС |
Массогабаритные характеристики извещателя | |
Габаритные размеры | 211×237×99 мм |
Масса не более | 1,6 кг |
