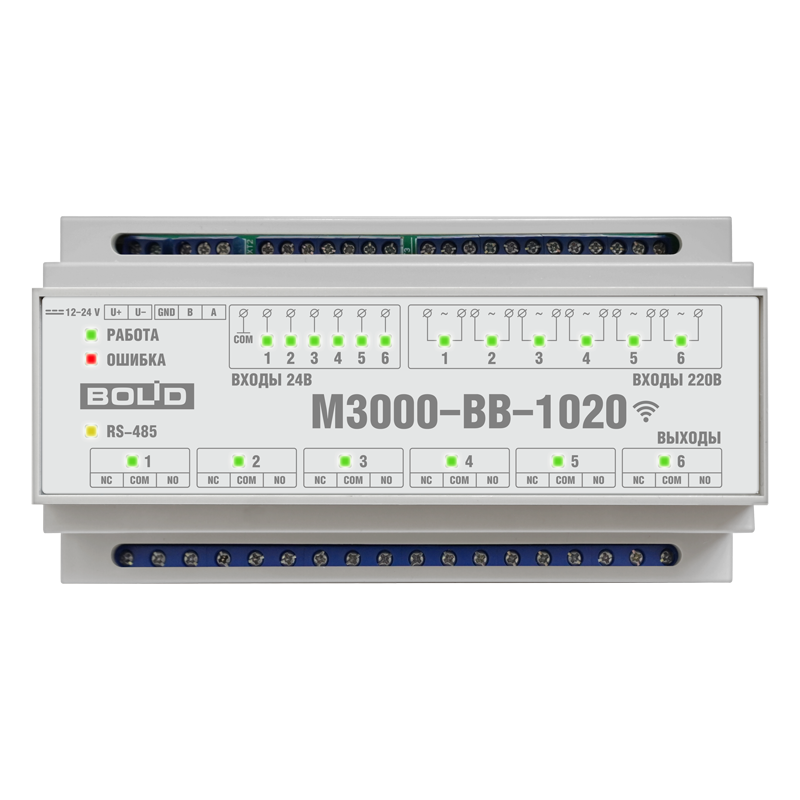

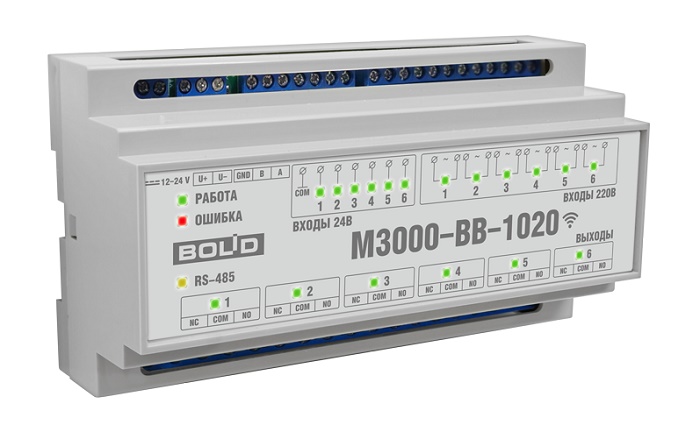

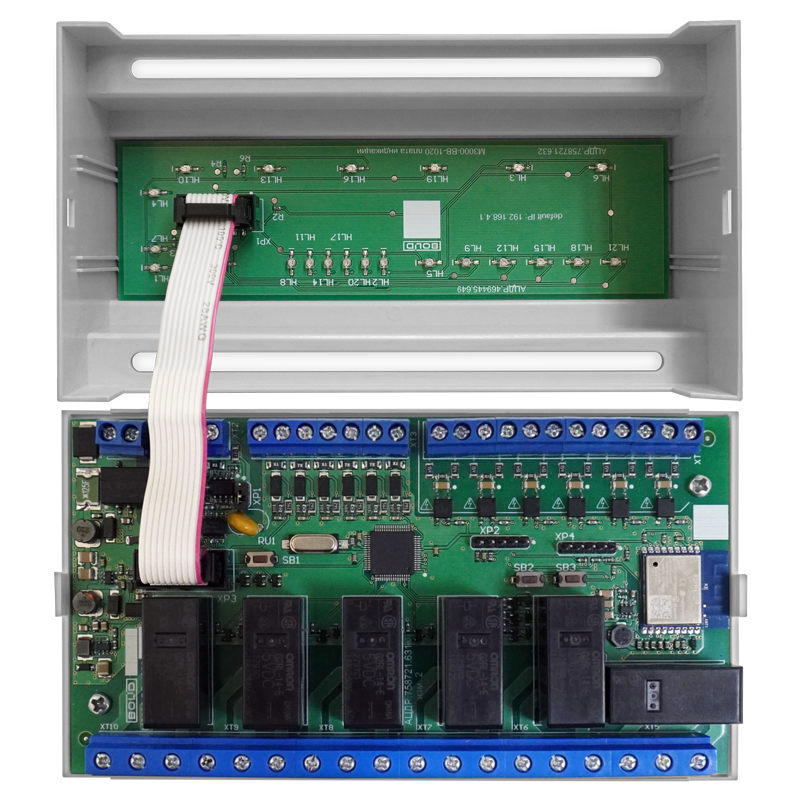

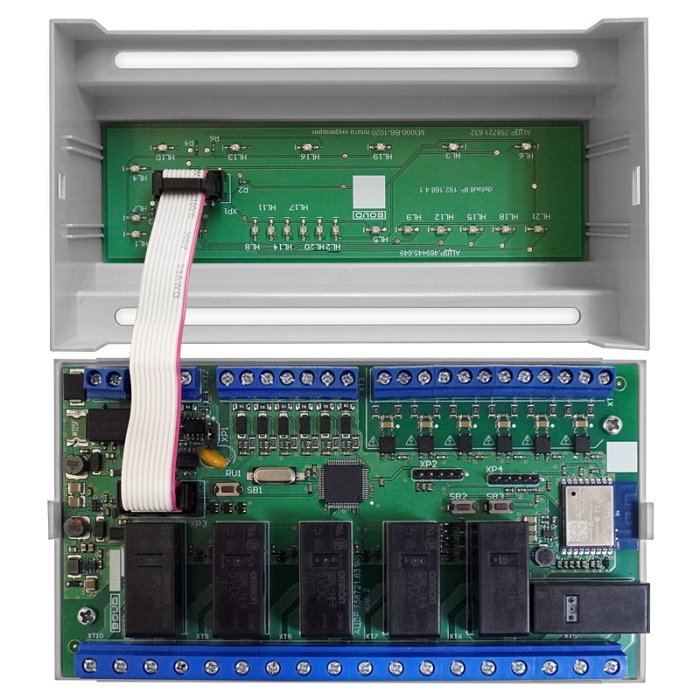

М3000-ВВ-1020
Модуль ввода-вывода. 6 дискретных входов и 6 выходов, коммутируемый ток - до 10 А. Питание 12-24 В.
Производитель: Болид
- Код:
- 00042852
- Артикул
- 1-664-866-190
- Базовая единица
- шт
6 115 руб.
Модуль управления освещением «М3000-ВВ-1020» по протоколу Modbus с дополнительным Wifi интерфейсом предназначен для автоматизации управления системами освещения, а также инженерными системами. Поддерживает обмен данными по интерфейсу RS485 и протоколу ModbusRTU а при подключении к Wi-Fi по протоколу Modbus_over_tcp и в браузере по http. Позволяет организовать как сетевое управление нагрузками, так и локальное, предоставляя гибко изменяемый интерфейс управления 6-ю дискретными выходами (перекидные реле) и контроль 6-ти дискретных входов типа «сухих контактов» и 6-ти входов контроля наличия 220 вольт.
- Обмен данными по интерфейсу RS-485 и работа в сетях Wi-Fi. Как ведомое устройство модуль поддерживает обмен данными по протоколу Modbus RTU/ASCII, Modbus OverTCP
- Дискретные входы контроля наличия 220 вольт
- Дискретные входы типа «сухой контакт»
- Локальное управление 6-ю выходными реле, в том числе с формированием логики «сигнальное реле»
- Набор из 7 логических функций с программируемыми задержками раздельно для каждого дискретного выхода
- Сетевое и комбинированное управление выходными реле
- Формирование ШИМ-сигнала с настраиваемым периодом раздельным для каждого выхода
- Веб-интерфейс для настройки и конфигурирования прибора
- Отдельный настраиваемый графический веб-интерфейс для управления дискретными выходами и контролем состояния дискретных входов с возможностью загрузки собственных графических элементов
- Возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество входов питания | 1 |
| Напряжение источника питания | (12 … 24) В ± 15% постоянного тока |
| Ток потребления | не более 0,7 A |
| Время технической готовности прибора к работе | 3 c |
| Количество дискретных выходов | 6 |
|
Количество дискретных входов по типу: сухой контакт вход 220 В |
6 6 |
| Напряжение на клеммах дискретных входов типа «Сухой контакт» | 24 В ± 5% |
| Ток замыкания дискретного входа типа «Сухой контакт» | не более 5 мА |
| Гальваническая развязка дискретных входов 220 В | оптоэлектронная, поканальная |
| Электрическая прочность изоляции дискретных входов 220 В | 3000 В |
| Максимальное входное напряжение дискретных входов контроля 220 В | не более 250 В |
| Напряжение «логической единицы» дискретных входов контроля 220 В | не менее 150 В |
| Напряжение «логического нуля» дискретных входов контроля 220 В | не более 50 В |
| Ток на дискретном входе при напряжении ~250 В | не более 1 мА |
| Тип дискретных выходов | электромагнитное реле (SPDT) |
| Тип коммутируемого напряжения | постоянное, переменное |
|
Максимальное значение коммутируемого напряжения: постоянного переменного |
не более 30 В не более 250 В |
| Максимальное значение коммутируемого тока | не более 10 А (при Cos не менее 0,8) |
| Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора | не менее 3000 В в течение 1 мин (переменное напряжение) |
| Количество интерфейсов связи | 2 |
| Тип проводного интерфейса | RS-485 |
| Протокол обмена данными проводного интерфейса | Modbus RTU/ASCII |
| Скорость обмена данными проводного интерфейса, бод/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
| Сопротивление встроенной согласующей нагрузки проводного интерфейса | 120 Ом ± 5% |
| Тип беспроводного интерфейса | Wi-Fi Беспроводной стандарт: IEEE 802.11b/g/n |
| Диапазон частот | 2,412–2,484 ГГц |
| Передаваемая мощность, дБм |
802.11b: +18,5 +/–1 (11 Мбит/с); 802.11g: +16 +/–1 (54 Мбит/с); 802.11n: +15 +/–1 (HT20, MCS7) |
| Чувствительность, дБм |
802.11b: –91 (11 Мбит, CCK); 802.11g: –75 (54 Мбит/с, OFDM); 802.11n: –71 (HT20, MCS7) |
| Используемые протоколы | Modbus OverTCP, HTTP |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP20A |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
|
Вибрационные нагрузки: диапазон частот максимальное ускорение |
1-35 Гц 0,5 g |
| Климатическое исполнение по ОСТ 25 1099-83 | О3 |
| Диапазон рабочих температур | от минус 30 до + 50 °С |
| Масса прибора | не более 0,4 кг |
| Габаритные размеры прибора | 156×86×59 мм |
| Время непрерывной работы прибора | круглосуточно |
| Средняя наработка прибора на отказ в дежурном режиме работы | не менее 80000 ч |
