СПЭК-1113
ИК активный, однопозиционный, дальность 10 м (на улице) до 30 м (в помещении), t: -40...+55С
Производитель: СПЭК
- Код:
- 00043050
- Базовая единица
- шт
Извещатель охранный линейный оптико-электронный ИО209-29 "СПЭК-1113" ЯЛКГ.425.151.006 ТУ

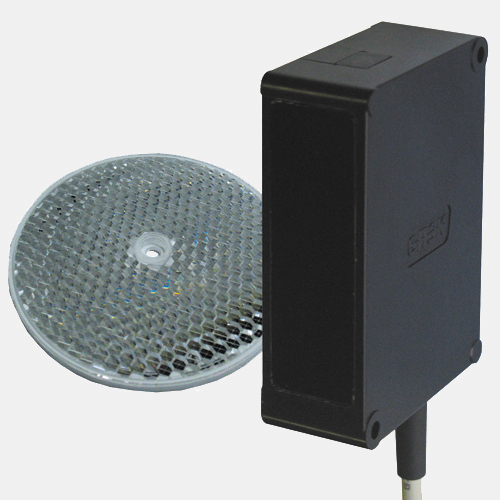

Однолучевой ИК линейный извещатель с рабочей дальностью действия до 30 м в помещении и до 10 м на открытой площадке. Выполнен в едином корпусе, где размещен приемопередатчик, который работает через светоотражатель (катафот).
В комплект поставки входит:
- Блок приемопередатчика (БПП) с кабелем ( L = 1,5 м ) - 1 шт.
- Светоотражатель - 1 шт.
- Комплект принадлежностей - 1 компл.
- Руководство по эксплуатации - 1 экз.
Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр, закрытое помещение) и формирования извещения о проникновении. Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью инфракрасного (ИК) луча, излучаемого излучателем в БПП, проходящего через контролируемое пространство, отражающегося от световозвращателя и принимаемого фотоприемником в БПП.
- Извещатель формирует один ИК луч.
- На корпусе БПП размещены световые индикаторы, отображающие извещения «Тревога», «Настройка» и «Уровень».
- БПП имеет оптоэлектронное реле с переключающими контактами для выдачи извещения о тревоге.
- Извещатель рассчитан на непрерывную круглосуточную работу.
Особенности:
- Микропроцессорная обработка сигнала
- Дискретная установка чувствительности: 50, 100, 200, 500 мс
- Программирование начальных установок
- Индикация настройки, работы, тревоги
Технические характеристики
|
Дальность действия, не более, м - на открытой площадке - в помещении |
10 30 |
|
Коэффициент запаса по оптическому сигналу, не менее - на 10 метрах - на 30 метрах |
40 2 |
| Число ИК-лучей | 1 |
| Число рабочих частот ИК-излучения | 5 |
| Напряжение питания постоянного тока, В | 10 … 30 |
| Потребляемый ток, не более, мА | 60 |
| Чувствительность, мс | 50; 100; 200; 500 |
| Помехозащищенность, мс | 35 ... 350 |
| Помехоустойчивость от электроосветительных приборов, не менее, лк | 2000 |
| Помехоустойчивость от солнца, галогенных ламп, не менее, лк | 30000 |
| Выход извещения ТРЕВОГА | переключающие контакты оптореле |
| Длительность извещения ТРЕВОГА, не менее, с | 0.05; 0.2; 0.5; 3; 10 |
| Выход извещения ДОСТУП | отсутствует |
| Поворот оптического узла по вертикали, ° | ± 5 |
| Поворот оптического узла по горизонтали, ° | ± 90 |
| Рабочий диапазон температур, °С | - 40 …+ 40 |
| Габариты КИ и КФ, ШхВхГ, мм | 30х91х66 |
| Масса, не более, кг | 0,5 |
