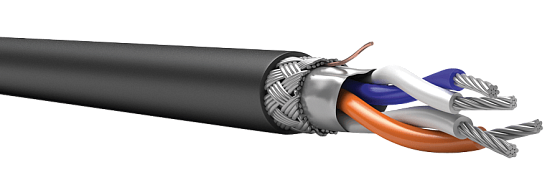

ТехноКИПнг(А)-HF 1х2х0,6 (СПКБ)
Симметричный кабель для интерфейса RS-485, 1х2х0,60, бухта 200 м, черный
Производитель: СПКБ
- Код:
- 00043479
- Артикул
- 00-00001563
- Базовая единица
- м
98.25 руб.
ТехноКИПнг(А)-HF 1х2х0,6 (СПКБ) ТУ 3574-014-53930360-2013
Область применения
Применяется в промышленных сетях интерфейса RS-485 (стандарт EIA/TIA-485). Для передачи данных по протоколам: ModBus, ProfiBus, LON, Interbus. Для промышленной автоматизации и систем управления технологическими процессами. Кабель применяется в зданиях, где массовое скопление людей - метро, ТЦ, стадионы, комплексы и высотные многофункциональные здания
Конструкция
- Тип проводника: многопроволочный луженый медный проводник диаметром 0,6 мм
- Изоляция: полиэтилен
- Тип скрутки: парная
- Экран: алюмолавсановая лента с контактным проводником и оплётка из медных луженых проволок
- Оболочка: безгалогенная полимерная композиция
Особенности
- Гибкие кабели применяются для монтажа в труднодоступных местах с малым радиусом изгиба
- Многопроволочные медные луженые жилы имеют низкую коррозионную активность
- Наличие комбинированного экрана обеспечивает защиту от повышенного влияния высокочастотных и низкочастотных электромагнитных помех
Технические характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.1.2.1
- Минимальный радиус изгиба 4 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -30 °C
- Температура эксплуатации от -60 °C до 90 °C
- Цвет оболочки черный, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 40 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Значение для кабелей с диаметром жил, мм | 0,60 |
| Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 87,7 |
| Омическая асимметрия жил в парах на длине 1 км, не более | 3% |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее | 1000 |
|
Электрическая емкость рабочей пары на 1 км длины кабеля при частоте 0,8-1 кГц, нФ, не более |
42 |
| Волновое сопротивление, Ом, в диапазоне частоты 1 мГц | 120 ± 15 |
| Коэффициент затухания, пересчитанный на температуру 20 °С и длину 100 м, дБ, не более, при частоте 1 мГц | 2,10 |
| Рабочее напряжение, В, не более | 300 |
