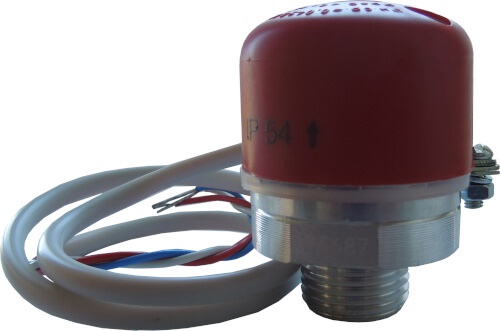

СДУ-М исп.02
Сигнализатор давления универсальный СД0,02/15(1)G1/2-В.02, IP54, со встроенными резисторами
Производитель: Спецавтоматика Бийск
- Код:
- 00043915
- Базовая единица
- шт
Сигнализатор давления универсальный СДУ-М - сигнальное устройство, реагирующее на изменение давления рабочей среды относительно давления окружающей воздушной среды замыканием/размыканием контактной группы. Рассчитан на круглосуточный режим работы в установках с газовой, водяной и пенной средой, в том числе в составе модулей газового пожаротушения с ГОТВ на основе хладонов и диоксида углерода СО2. Выпускается в климатическом исполнении О2 для работы при температуре от минус 50 до плюс 55°С с газовой средой и при температуре от плюс 1 до плюс 55°С с водяной и пенной средой.
- Время срабатывания сигнализатора не более 1 секунды.
- Корпус и вкладыш сигнализатора имеют антикоррозионное покрытие.
- Электрические контакты, электромонтажные элементы находятся в закрытом корпусе и защищены от воздействия пыли и брызг.
Технические характеристики
| Диапазон давлений рабочей среды под мембраной относительно давления окружающей воздушной среды сигнализатора | 0 - 15,0 МПа |
| Давление срабатывания: |
– при положительных температурах 0,02 - 0,06 МПа; – при отрицательных температурах (до минус 50°С) 0,02 - 0,10 МПа. |
| Контакты сигнализатора обеспечивают коммутацию при использовании в цепях автоматики (с контролем целостности цепи при напряжении до 25,0 В) сопротивление цепи |
– при отсутствии давления в рабочей камере 5,6 кОм ± 5% – при срабатывании 2,7 кОм ± 5% |
| Степень защиты оболочкой | IP54 |
| Параметры постоянно присоединенного кабеля: |
диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,56 м, длина проводников НВ-0,35 - 0,6 м |
