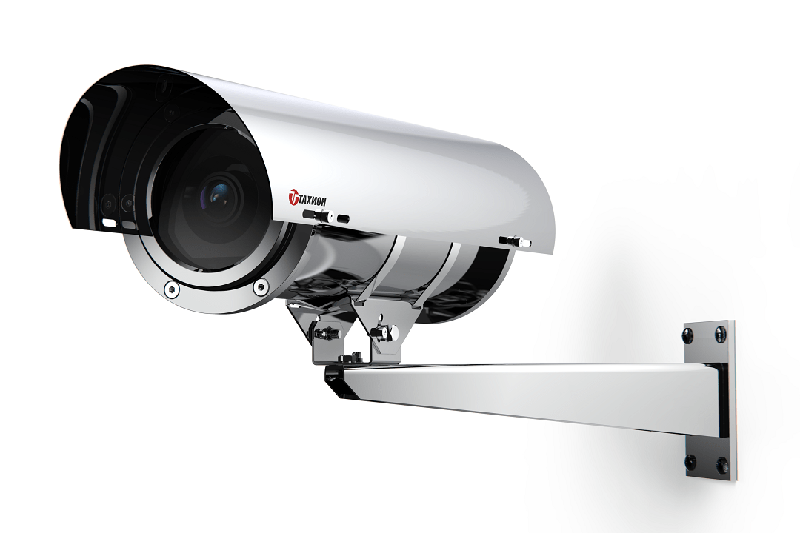

ТГБ-8Г Ex-PoE++

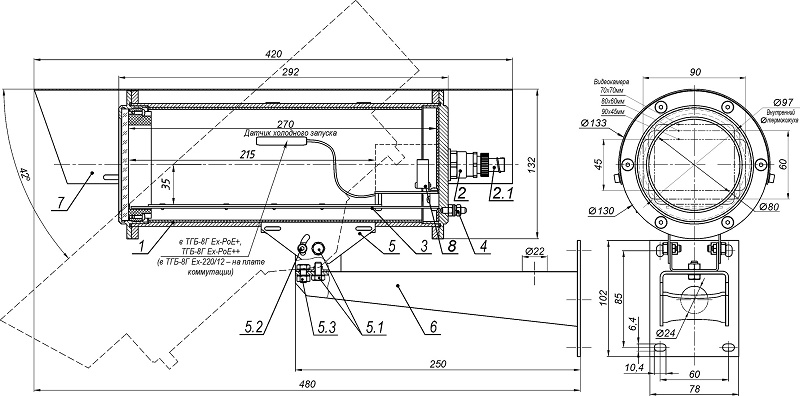

Термокожух взрывозащищенный для видеокамеры из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т). Класс взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, øнар. 133. Питание термокожуха по стандартам: IEEE 802.3bt (PoE++), PoH, UPOE (60Вт), Passive PoE 48…56V (60Вт). Диапазон рабочих температур -60° ÷ +50°C. Холодный пуск.
Производитель: Тахион
- Код:
- 00044621
- Артикул
- 13006
- Базовая единица
- шт
Термокожух взрывозащищенный ТГБ-8Г Ex PoE++ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур). Материал изделия – нержавеющая кислотостойкая аустенитная сталь.
Место установки: наружные пространства и внутренние пространства помещений и шахт, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.
Изделие обеспечивает
- отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
- питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт.
Трмокожух соответствует
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; степени защиты – IP66/IP68 по ГОСТ 14254.
Модуль для установки видеокамеры изолирован от корпуса термокожуха.
Смотровое окно выполнено из ударопрочного закалённого стекла.
Изделие выпускается по техническим условиям ТУ 26.30.50-083-31006686-2021.
Технические характеристики
Стандарты питания термокожуха / мощность источника питания, Вт |
IEEE 802.3bt, PoE++, PoH, UPOE / 60 Passive PoE 48…56 В / 60 |
Стандарты IP-видеокамеры |
Ethernet 10/100BASE-TX IEEE 802.3af, at |
Максимальная длина кабеля UTP кат. 5е, м | 100 |
Напряжение / ток внутреннего источника питания для доп. устройства, В DC / А | 12 / 1,4 |
Мощность потребления устанавливаемой IP-видеокамеры, Вт | 15 |
Температура вкл./откл. обогрева*, °С | +20 / +25 |
Мощность обогрева, Вт до хол. запуска/после хол. запуска | 22 / 15 |
Максимальная потребляемая мощность (включая IP-видеокамеру), Вт, не более | 51 |
Диапазон температуры окружающей среды при эксплуатации, °С | -60 … +50 |
Температура вкл./откл. холодного запуска, °С | -10 / -15 |
Влажность воздуха при +25 °С, % | до 100 |
Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
Устойчивость к импульсным помехам по цепям Ethernet | класс 2 по ГОСТ Р 51317.4.5 |
Материал корпуса | нержавеющая кислотостойкая аустенитная сталь |
Масса с упаковкой, кг, не более | 7,1 |
Режим работы | круглосуточный |
