ВУК-34-PoE+ Р2 У11 У71
Всепогодный узел коммутации для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ/PoE+. Оборудован устройством защиты электропитания УЗП-220, блоком защиты БЗЛ-ЕП4, комплектом бесперебойного питания КБП - 7,2А·ч. IP66.
Производитель: Тахион
- Код:
- 00044624
- Артикул
- 58009
- Базовая единица
- шт

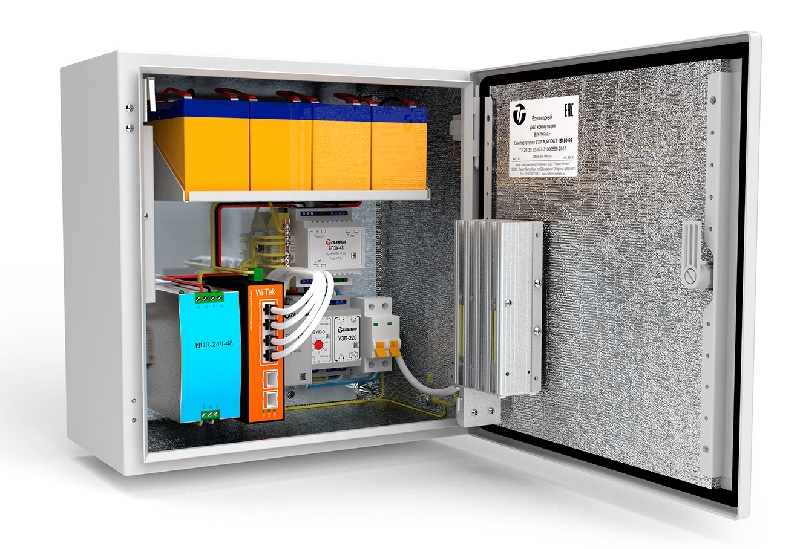

Всепогодный узел коммутации ВУК-34-РоЕ+ Р2 У11 У71 предназначен для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования.
Изделие оборудовано
- блоком управления климатом (БУК-5), предназначенным для управление обогревом;
- обогревателем термошкафов ОТШ-60, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
- устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.);
- блоком защиты БЗЛ-ЕП4 предназначенным для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE/РоЕ+ (IEEE 802.3af/IEEE 802.3at);
- комплектом бесперебойного питания КБП - 7,2А·ч;
- тамперным контактом для сигнализации о несанкционированном доступе.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.
Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66.
Технические характеристики
| Питание изделия: | |
| – напряжение питания | 220 В AC, 50 Гц |
| – максимальный ток нагрузки | 6 А |
| Обогрев: | |
| – напряжение питания | 220 В AC, 50 Гц |
| – потребляемая мощность | 60 Вт |
| Диапазон рабочих температур | – 60 °С ÷ +50 °С |
| Интерфейсы: | |
| – порт 10/100/1000 Base-T RJ-45 PoE+ | 4 шт. |
| – порт 1000 Base-X SFP | 2 шт. |
| Питание подключаемых видеокамер/устройств | PoE/PoE+ |
| Максимальная мощность, подключаемых видеокамер/устройств, не более: | |
| – по стандарту PoE IEEE 802.3af | 4х15 Вт |
| – по стандарту PoE IEEE 802.3at | 4х30 Вт |
| – общий бюджет PoE | 120 Вт |
| Максимальная потребляемая мощность | 200 Вт |
| Характеристики КБП- 7,2А ч: | |
| – номинальное выходное напряжение | 48÷55 В DC |
| – напряжение отсечки аккумуляторных батарей (АКБ) от нагрузки | 38÷41 В DC |
| – максимальный ток нагрузки | 5 А |
| – ёмкость АКБ | 7,2 А ч |
| Материалы и поверхности изделия: | |
| – корпус (дверь) | листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие |
| – панель монтажная | листовая сталь 2 мм, оцинкованная |
| Габаритные размеры (без гермовводов) ШхВхГ | 380х380х210 мм |
| Вес c упаковкой | 17 кг |

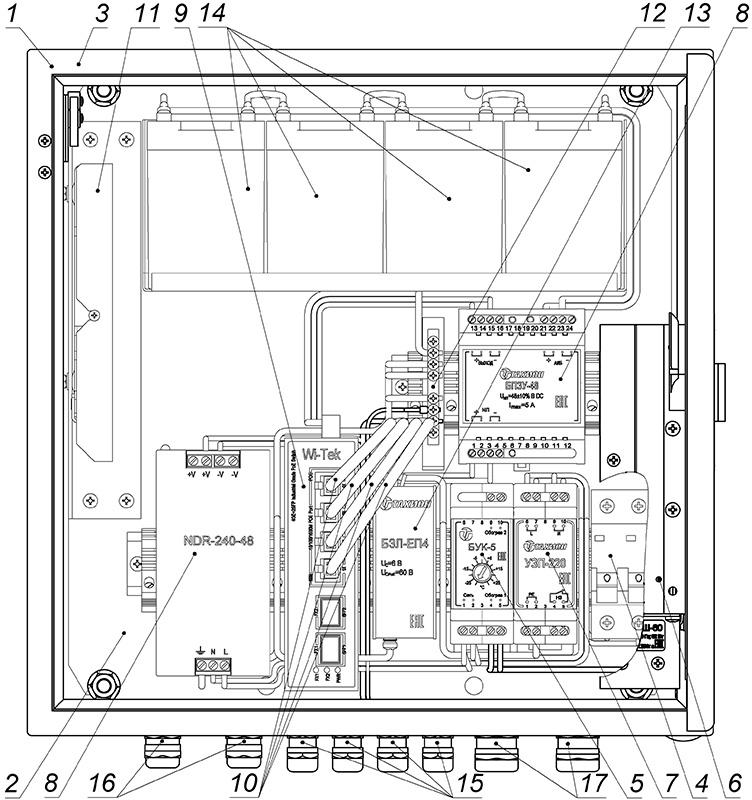

Состав изделия:
- Шкаф 380х380х210мм 1шт.
- Монтажная панель 1шт.
- Тамперный контакт (S2) 1шт.
- Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1) 1шт.
- Блок управления климатом (БУК-5) 1шт.
- Обогреватель (ОТШ-60) 1шт.
- Устройство защиты питания 220В (УЗП-220) 1 шт.
- Комплект бесперебойного питания КБП- 7,2А·ч 1шт.
- Неуправляемый коммутатор WiTek 4 порта Eth + 2 порта SFP Wi-PS306GF-l 1шт.
- Патч-корд UTP, кат.5е 4 шт.
- Оптический кросс W4 (или аналогичный) с адаптерами SC-SC (4 шт) 1шт.
- Шина заземления (Ш1) 1шт.
- Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4) 1шт.
- Аккумуляторы DTM 1207 или аналоги (поставляются в отдельной упаковке) 4 шт.
- Гермоввод PBA9-08, Ø кабеля 4,5-8 мм 4шт.
- Гермоввод PBA11-10, Ø кабеля 6-10 мм 2шт.
- Гермоввод PBA13,5-11, Ø кабеля 7-12 мм 2шт.
