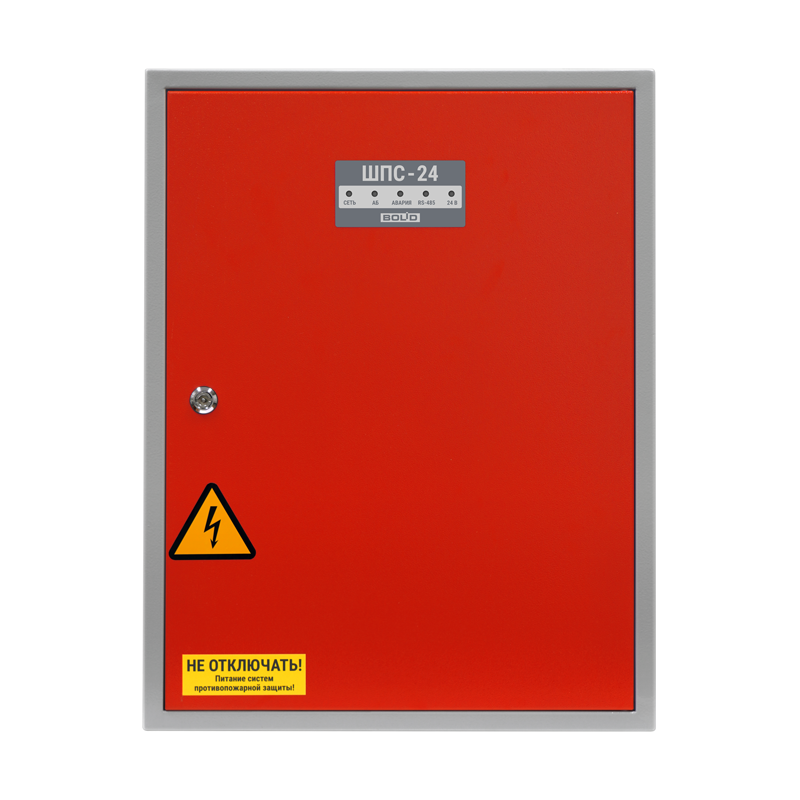

ШПС-24 исп.11 Красная дверь
Шкаф для установки приборов системы "Орион" на DIN рейки, две изолированные линии интерфейса RS-485 для подключения внешних устройств, Содержит источник питания 24В - 2 А. до двух АКБ 12В-17АЧ. Прозрачное окно на двери. Защита оболочки IP41, с красным цветом двери
Производитель: Болид
- Код:
- 00045139
- Артикул
- 1-796-311-063
- Базовая единица
- шт
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020 (основное отличие от предыдущих исполнений)
Представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион", имеющие возможность крепления на DIN-рейку.
Обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.

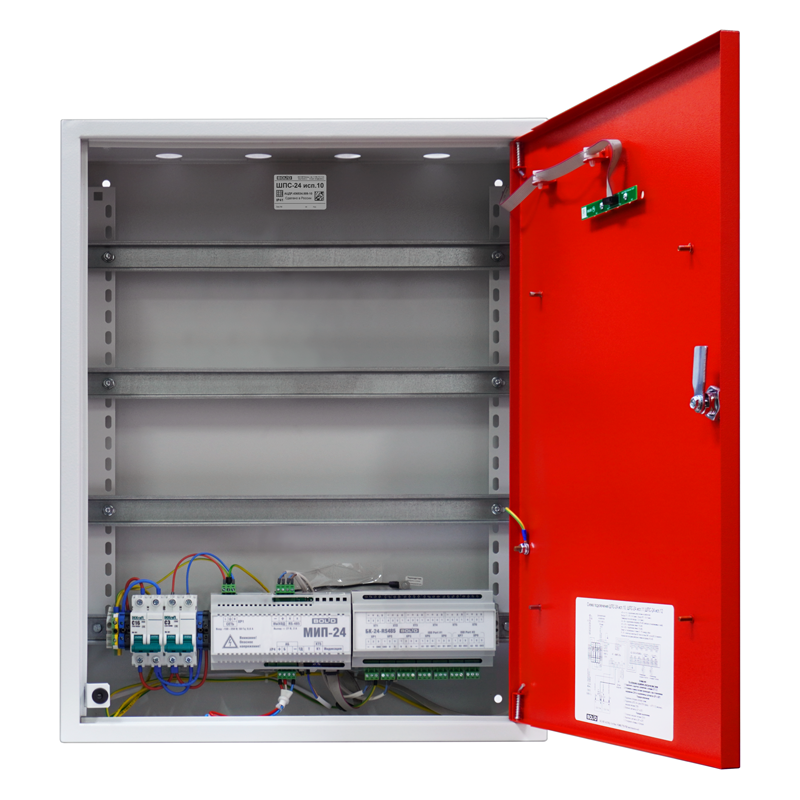

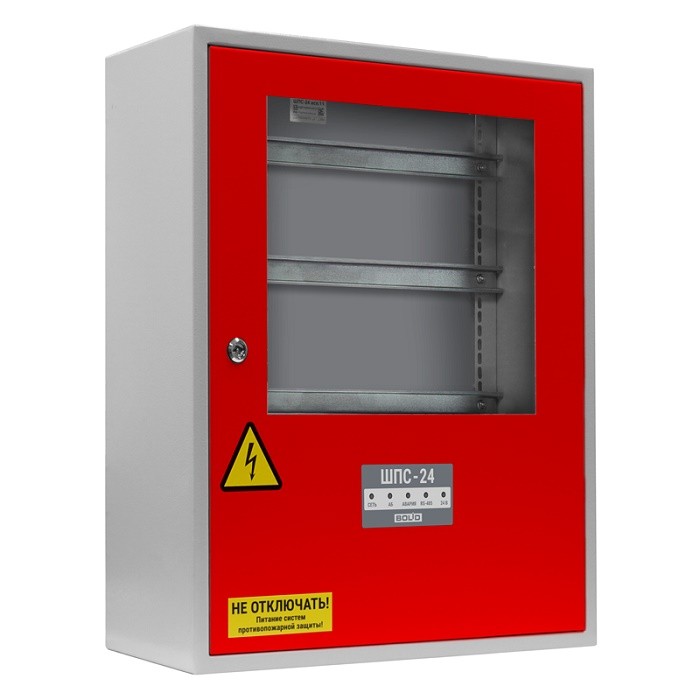

- ШПС-24 исп.11 имеет прозрачное окно с красным цветом двери

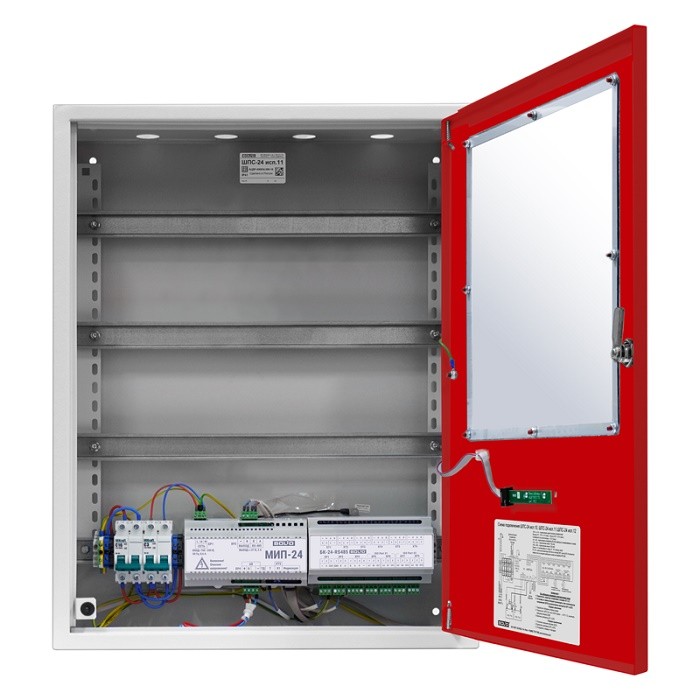

Внутри шкафа установлены:
- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество вводов питания | 2 |
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц |
| Резервный источник питания | Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт. |
|
Номинальное выходное напряжение: - при питании от сети - при питании от батарей |
(27,2±0,6) В (19…27) В |
| Номинальный суммарный ток нагрузки | 2 А |
| Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС | 7 |
| Максимальный ток по одному выходу "24 В" | 0,4 А |
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА |
| Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 |
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 |
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м |
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м |
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц |
| Габаритные размеры, не более | 650×500×220 мм |
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг |
| Степень защиты, обеспечиваемая оболочкой | IР41 |
| Возможность установки монтажного комплекта МК-1 | нет |
