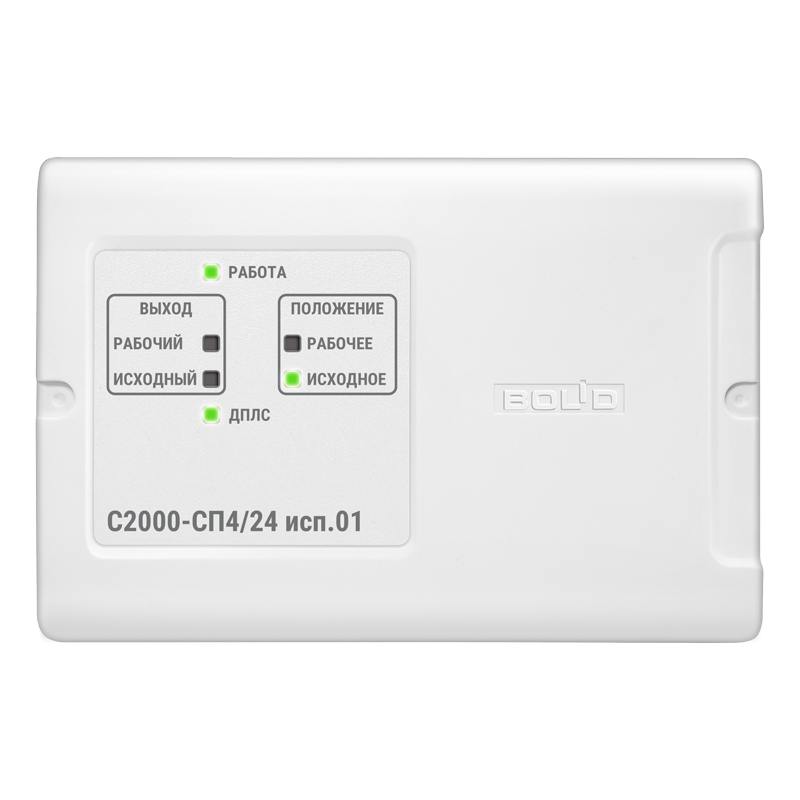

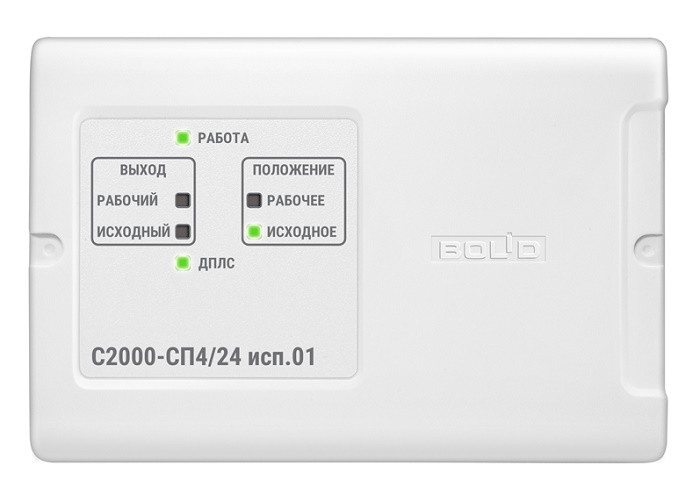

С2000-СП4/24 исп.01
Адресный блок для управления приводом (дымоудаления и т.п.) с рабочим напряжением 24 В. Встроенный изолятор короткого замыкания
Производитель: Болид
- Код:
- 00045141
- Артикул
- 1-677-211-932
- Базовая единица
- шт
3 463 руб.
Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств. Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".
- «С2000-СП4/24 исп.01» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС
- Управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000»/«С2000М», ППКУП «СИРИУС» или АРМ «Орион Про»
- Программируемая логика управления реле
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И»
Технические характеристики:
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество выходов | 2 релейных выхода с контролем целостности линии подключения нагрузки |
| Максимальный коммутируемый ток одного реле | 3 А |
| Коммутируемое напряжение (от источника питания блока) зависит от исполнения |
от 10,2 В до 28,4 В |
| Максимальный ток контроля исправности цепей | 1,5 мА |
| Количество контролируемых зон | 3 для подключения концевых выключателей состояния привода и кнопки функционального теста |
| Потребляемый ток от линии ДПЛС | не более 1,5 мА |
| Гальваническая развязка ДПЛС и источника питания силовой части | до 500 В |
| Датчик вскрытия корпуса | микропереключатель |
| Время технической готовности | не более 15 с |
| Рабочий диапазон температур | от минус 30 до +55°C |
| Относительная влажность | до 93% при +40°C |
| Степень защиты корпуса | IР40 |
| Габаритные размеры | 156х107х39 мм |
| Масса | не более 0,2 кг |
| Средний срок службы | 10 лет |
| Программирование | программа UProg.exe |
| Тип монтажа | настенный навесной или на DIN-рейку |
