Кабель безгалогенный (LSZH) парной скрутки U/UTP, cat5e, 4х2х0,52

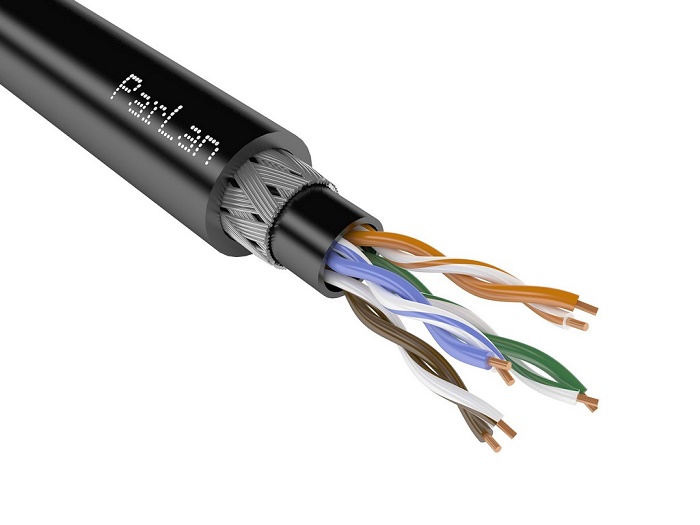

ParLan ARM PS U/UTP Cat5e ZH нг(А)-HF 4х2х0,52

Кабель безгалогенный (LSZH) парной скрутки U/UTP, cat5e, 4х2х0,52

Производитель: Паритет

Код:
00045239
Артикул
104124
Базовая единица
упа
71 266 руб.

Кабель безгалогенный (LSZH) парной скрутки ParLan ARM PS U/UTP Cat5e ZH нг(А)-HF 4х2х0,52 для СКС и IP-сетей имеет 4 пары жил диаметром 0,52 мм (24 AWG), категория 5e. Предназначен для групповой внутренней и внешней стационарной прокладки. Надёжная передача питания по PoE и PoE+. Кабель стоек к воздействию минерального масла, относительной влажности воздуха до 98%.

НАЗНАЧЕНИЕ:

Для структурированных кабельных систем (каналы класса D) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа, IP-систем. Для передачи данных на частоте до 100 МГц с рабочим напряжением до 145 В. Для групповой стационарной прокладки в сетях низкого напряжения и мощности (2.5 Gigabit Ethernet, Fast Ethernet, Ethernet, Ethernet plus и пр.)

  • Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A.
  • Поддерживает стандарты Power over Ethernet plus (PoE+).
  • Защищен от механических воздействий и грызунов.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - сплошной полиэтилен
  • Сердечник - парная скрутка
  • Оболочка - термопластичная безгалогенная композиция
  • Броня – оплетка из стальных оцинкованных проволок плотностью не менее 70%
  • Защитный шланг – термопластичная безгалогенная композиция

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 8
  • Диаметр жилы, мм - 0.52
  • Число и диаметр проволок - 1х0,52
  • Калибр жилы - 24 AWG
  • Сечение жилы, мм2 - 0.2
  • Диаметр по изоляции, мм - 0.9
  • Диаметр кабеля, мм - 8,3
  • Масса 1 км кабеля*, кг - 136.793
  • Объем горючей массы, л/км - 36.4
  • Объем 1 км кабеля*, м3 - 0.229

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по ГОСТ 31565-2012 - П1б.8.1.2.1
  • Кабели не распространяют горение при групповой прокладке
  • Пониженное дымо- и газовыделение при горении и тлении кабеля
  • Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3
  • Низкая коррозионная активность

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -60°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Кабели стойки к воздействию солнечного излучения, инея, росы
  • Срок службы кабеля – 40 лет

Технические характеристики

Передаточные характеристики

Параметр 1 МГц 4 МГц 10 МГц 16 МГц 20 МГц 31,25 МГц 62,5 МГц 100 МГц
Коэффициент затухания (Attenuation), дБ/100 м, не более 2.10 4.10 6.50 8.30 9.30 11.70 17 22
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее 65.30 56.30 50.30 47.30 45.80 42.90 38.40 35.30
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее 62.30 53.30 47.30 44.30 42.80 39.90 35.40 32.30
Защищенность на дальнем конце (EL FEXT),  дБ/100м, не менее 64 52 44 39.90 38 34.10 28 24
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее 61 49 41 36.90 35 31 25 21
Время задержки сигнала (Delay), нс/100 м, не более - 552 545.40 543 542.10 540.40 538.60 537.60
Затухание отражения (RL), дБ/100м, не менее 20 23 25 25 25 23.64 21.54 20.11
  • Волновое сопротивление 100 Ом
  • Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м
  • Относительная скорость распространения сигнала не менее 60 %
  • Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
  • Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %.
  • Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 5,6 нФ/100 м.
  • Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
  • Затухание излучения в диапазоне частот 30-100 МГц:
    • для кабелей ParLan F/UTP Cat5e не менее 55 дБ.
    • для кабелей ParLan SF/UTP Cat5e не менее 85 дБ.
  • Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм.
  • Все значения приведены с пересчетом на температуру 20°С
