УКЛСиП(С)24

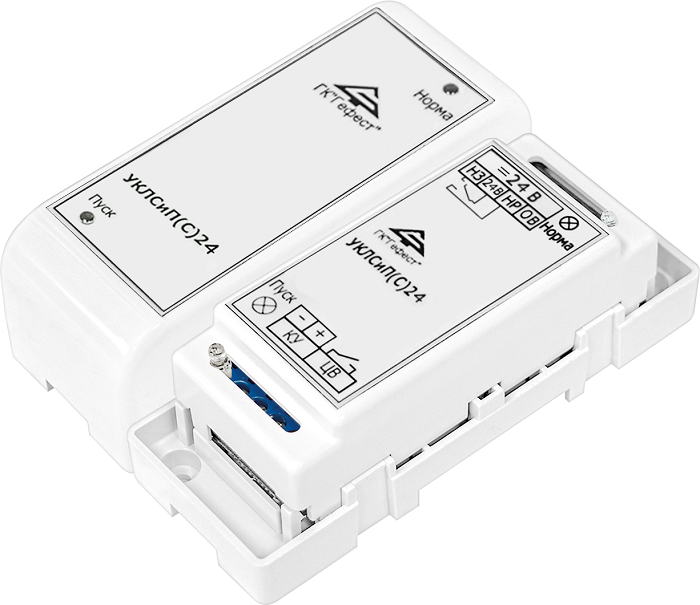

УСТРОЙСТВО КОНТРОЛЯ ЛИНИИ СВЯЗИ И ПУСКА УКЛСиП (С)24
Входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест».
Предназначено для управления объектами промышленной и пожарной автоматики (в соответствии с классификацией п. 7.1.4 ГОСТ Р 53325):
- установками дымо-газоудаления (в том числе приводами Belimo);
- инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности;
- комбинированными установками.
Обеспечивает:
- по команде «Пуск» включение (выход «НР») / выключение (выход «НЗ») исполнительного устройства (далее – ИУ), управление реверсивным ИУ, получающими питание от источника постоянного напряжения 12/24 В;
- контроль исправности (на обрыв и КЗ) цепей, соединяющих ИУ с УКЛСиП(С)24, в дежурном режиме и в режиме «Пуск (только выход «НР»)»;
- контроль наличия источника постоянного напряжения 12/24 В;
- формирование сигнала «Неисправность» размыканием контактов цепи вывода информации (выход ЦВ).
При использовании «Конвертера сухого контакта КСК» (далее – КСК) обобщенный сигнал «Неисправность» может транслироваться по ЛС ППУ «Гефест» на управляющее устройство ЦБ или УКЛСиП(РП).
Степень защиты оболочки (по ГОСТ 14254-69): с верхней крышкой IP30, без верхней крышки IP20.
Средний срок службы УКЛСиП(С)24 - 10 лет.
Может работать под управлением сторонних ППКП или ППУ, формирующих команду «Пуск» подачей постоянного напряжения от 12 до 24 В соответствующей полярности. Возможно подключение к УКЛСиП(С)24 нереверсивных нереверсивных исполнительных устройств, а так же реверсивного привода
Технические характеристики
| Параметр | Значение |
|---|---|
|
Параметры управляемых исполнительных устройств, не более: - напряжение питания - ток |
= 30В ток 2,2 А |
| Активное ограничение пускового тока в УКЛСиП(С)24, не более | 7,5 А |
|
Ток контроля цепей ИУ: - выключенного ИУ не более - включенного ИУ, не менее |
2 А 20 мА |
|
Параметры внешнего пускового сигнала на клеммах «КУ»: - напряжение - токопотребление, не более |
9–30 В 5 мА |
|
Электропитание УКЛСиП(С)24: - номинальное напряжение (диапазон) - токопотребление, не более |
12 / 24 В (9–30В) 20 мА |
|
Режим короткого замыкания цепи ИУ - ток защиты от КЗ, - время восстановления после снятия КЗ, не более |
не менее 3,8 А 10 мс |
|
Допустимая нагрузка на выход «ЦВ»: - напряжение, не более - ток, не более |
= 80 В 0,1 А |
| Масса, не более | 0,15 кг |
| Габаритные размеры, не более | 109х42х37 мм |
| Диапазон рабочих температур от | –5 до +55°С |
| Относительная влажность воздуха | 93% (при +40°С) |
